Planstände verglichen: jede Änderung markiert
ArchX verglich zwei Planstände eines Grundrisses und fand in 9 min 11 s alle 7 Änderungen, ohne Fehlalarm und ohne Rückfrage. Jede Änderung ist im Plan mit einer nummerierten Revisionswolke markiert. Bei einer überschriebenen Masszahl meldete ArchX von sich aus, dass sie nicht zur Zeichnung passt.
Auftrag und Ergebnis
«Das sind Planstand a und b vom EG (Gemeindezentrum Musterdorf, Plan 201), je als PDF und DXF im Ordner input. Was hat sich von a zu b geändert? Bitte jede Änderung auflisten und im Plan b mit Revisionswolken markieren, als PDF.»
Unterlagen

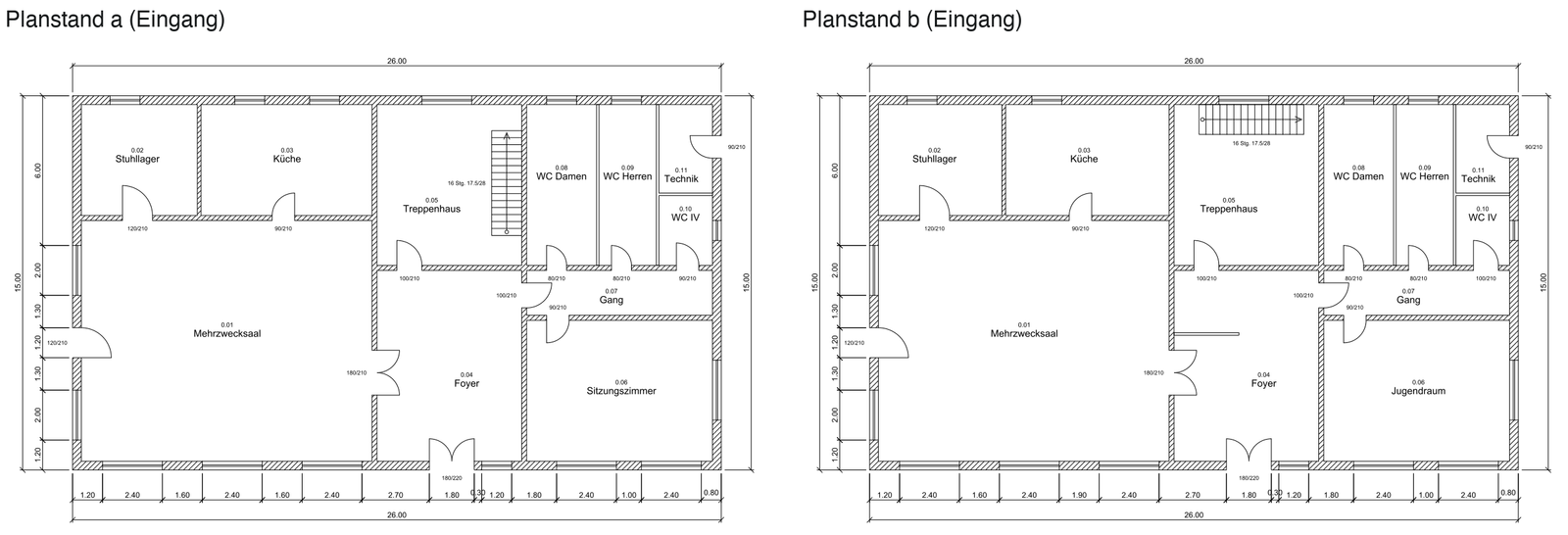

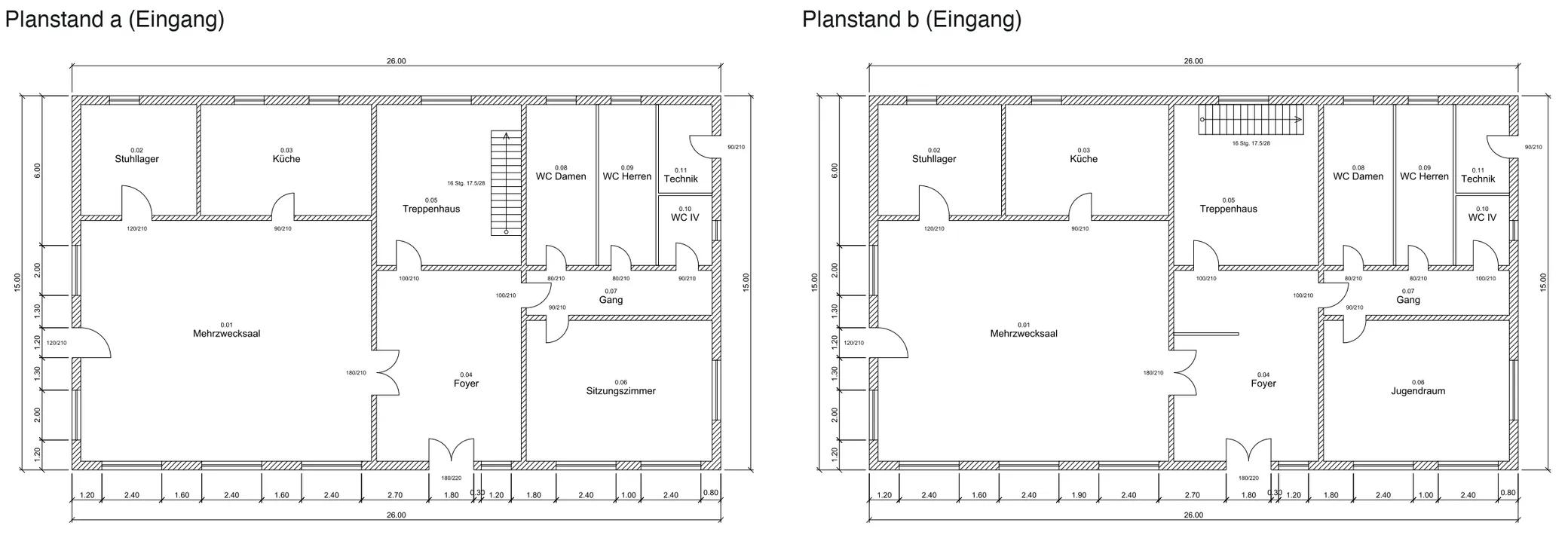

- Grundriss EG, Plan 201, Index a (PDF A3 1:100 und DXF)
- Grundriss EG, Plan 201, Index b (PDF A3 1:100 und DXF) mit 7 absichtlich eingebauten Änderungen
Selbst erstellte Beispielunterlagen, keine Kundendaten.
Ergebnis in 9 min 11 s

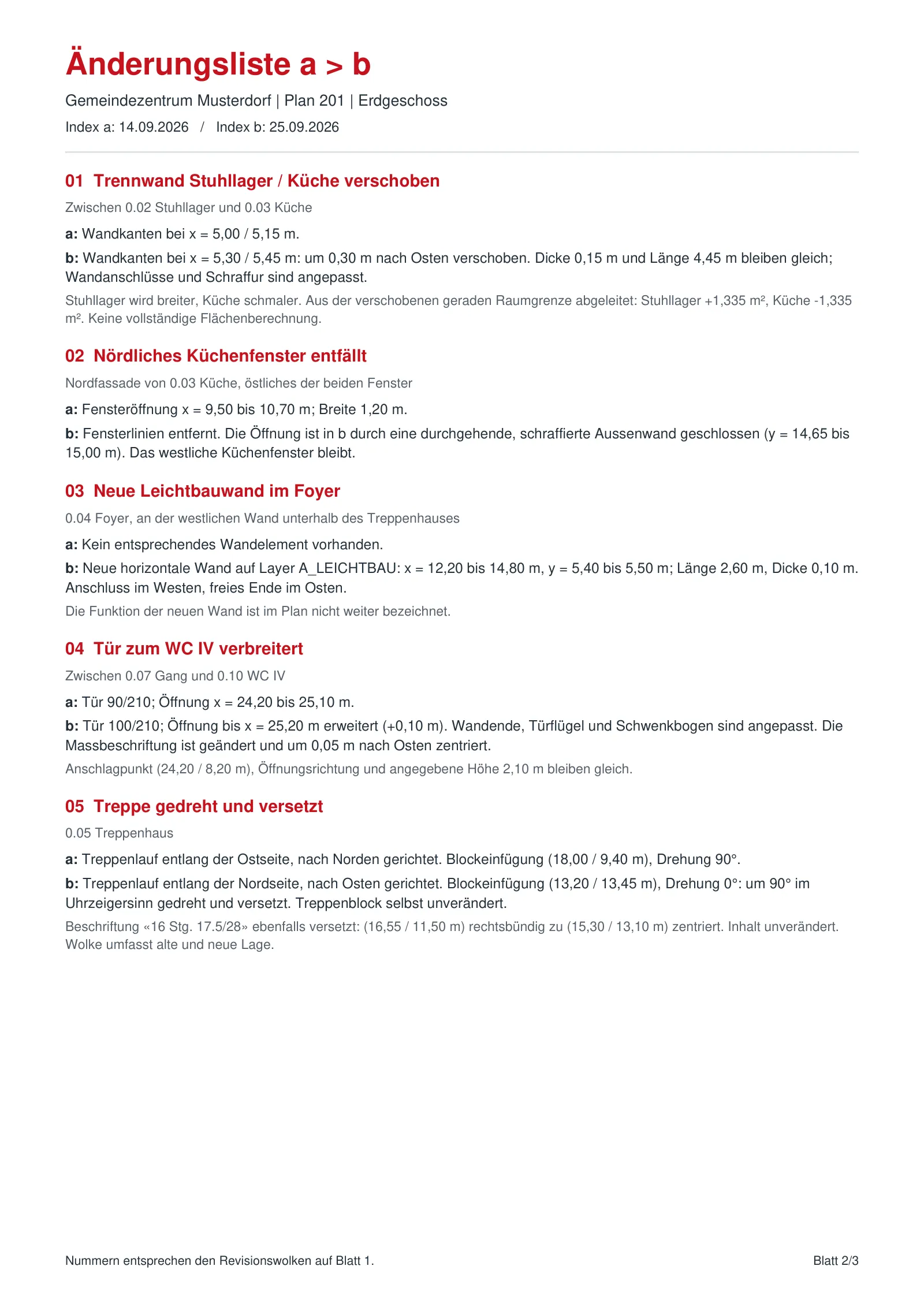

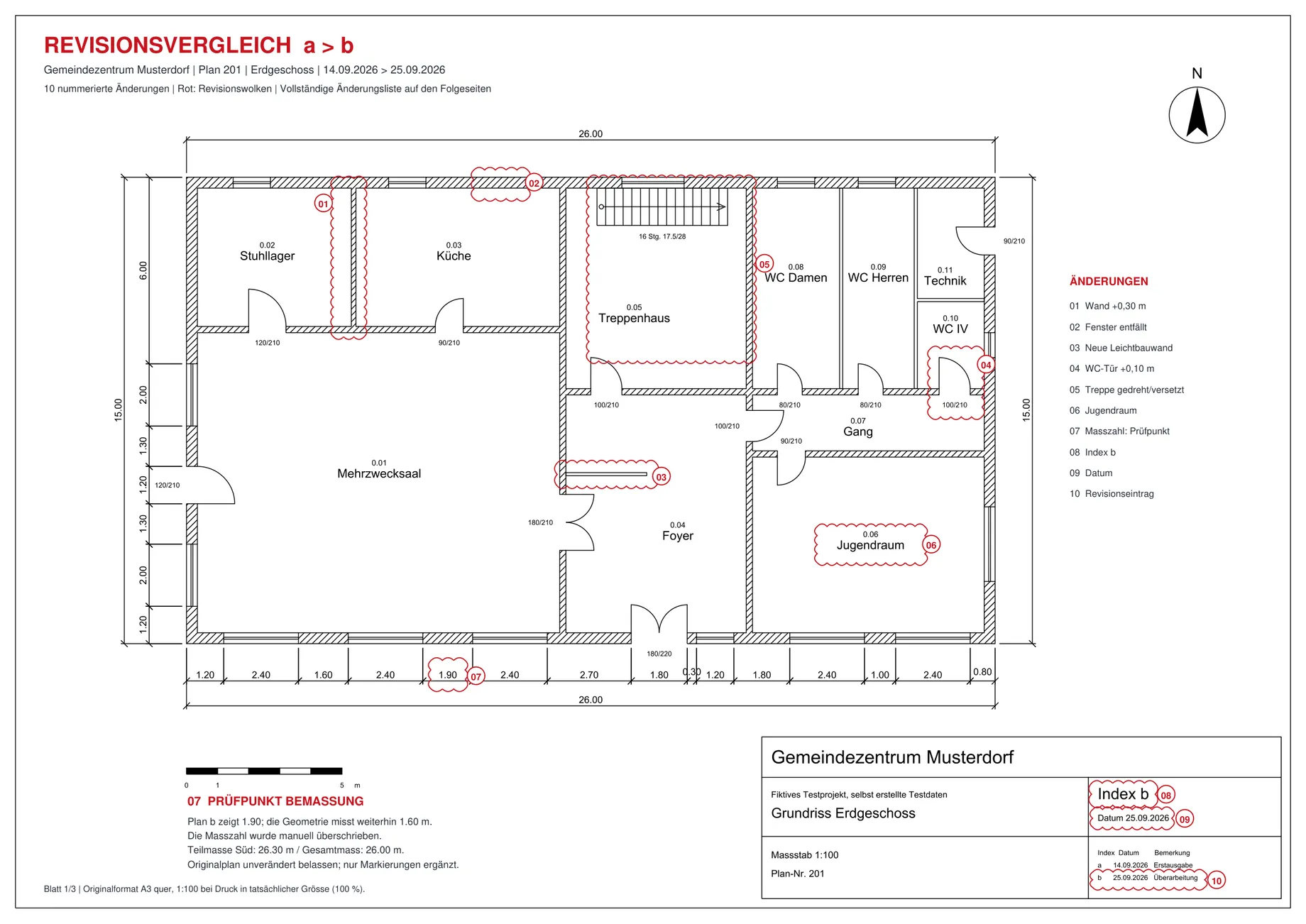

- GZM_201_EG_Index-b_Revisionswolken.pdfOriginalplan b im Format A3 1:100 mit zehn nummerierten Revisionswolken und Legende, dazu zwei Seiten Änderungsliste mit Ort, Stand a und Stand b je Position.
- Aenderungsliste_a-b.csvDieselbe Änderungsliste als Text und Tabelle zum Weiterverwenden.
Wie ging ArchX vor?
ArchX bekam zwei Planstände des Grundrisses Erdgeschoss, Plan 201, eines Gemeindezentrums, je als PDF A3 1:100 und als DXF. Den Plan haben wir selbst gezeichnet und in Index b sieben Änderungen eingebaut, ohne sie zu verraten.
Der Auftrag war ein Satz: was sich von a zu b geändert hat, jede Änderung auflisten und im Plan b mit Revisionswolken markieren, als PDF.
Was kam heraus?
Ein PDF mit drei Blättern: der unveränderte Plan b mit nummerierten Revisionswolken und Legende, dazu zwei Seiten Änderungsliste mit Ort, Stand a und Stand b. Alle sieben Änderungen stehen darin, mit den richtigen Werten:
- Trennwand zwischen Stuhllager und Küche um 0,30 m nach Osten verschoben.
- Östliches Küchenfenster in der Nordfassade entfallen, Breite 1,20 m.
- Neue Leichtbauwand im Foyer, 2,60 m lang und 0,10 m dick.
- Tür vom Gang zum WC IV von 90/210 auf 100/210 verbreitert.
- Treppe mit 16 Steigungen um 90° gedreht, von der Ostwand an die Nordwand des Treppenhauses.
- Raum 0.06 von «Sitzungszimmer» in «Jugendraum» umbenannt.
- Masszahl in der Masskette Süd von 1.60 auf 1.90 überschrieben.
Die überschriebene Masszahl hat ArchX als Widerspruch gemeldet: Im Plan b steht 1.90, die Zeichnung misst weiterhin 1.60, die Masskette Süd ergibt deshalb 26.30 statt 26.00 m. Das stimmt.
Was heisst das für Ihr Büro?
Ein neuer Index vom Bauingenieur, ein überarbeiteter Grundriss aus dem Team, ein Plan vor dem Versand an die Unternehmer: ArchX legt die Wolken, Sie sehen in Minuten, was sich geändert hat. Wie lange vergleichen Sie heute zwei Stände Punkt für Punkt?
Nachgemessen
- Gefundene Änderungen
- 7 von 7
- Fehlalarme
- 0
- Wolken an der richtigen Stelle
- 7 von 7
- Unterschiede ausserhalb der Wolken
- 0 von 15'537 abweichenden Bildpunkten
- Überschriebene Masszahl erkannt
- ja
Häufige Fragen
Geht der Planvergleich auch nur mit PDF-Plänen?
In diesem Auftrag lagen beide Planstände als PDF und als DXF vor. Probieren Sie es mit den Dateien, die Ihr Büro tatsächlich austauscht.
Stehen die Revisionswolken danach in meiner CAD-Datei?
Die Wolken stehen im PDF, auf einer eigenen Ebene über dem unveränderten Plan b. Verlangt war ein PDF; die Änderungsliste kam zusätzlich als Text und als Tabelle zum Weiterverwenden.
Meldet der Vergleich auch Änderungen im Plankopf?
Ja. Index, Datum und die neue Revisionszeile stehen als eigene Positionen 08 bis 10 in der Liste, jede mit einer Wolke.
