Scan oder Skizze.
Als DXF im CAD.
Scan, PDF oder Skizze hinein. DXF mit Layern, Raumflächen und echter Bemassung zurück. Sie zeichnen nichts mehr nach und arbeiten direkt im CAD weiter.
Nachgezeichnet auf den Millimeter.
Scan, Skizze und Planköpfe: Jedes Ergebnis wurde gegen die Originalzeichnung nachgemessen.
Wandzügen aus einem gealterten Scan in der DXF; die Wandachsen liegen höchstens 0,09 cm neben dem Original.
Massen einer bemassten Skizze im CAD-Grundriss getroffen, Abweichung 0,0 cm.
Feldern der Planliste richtig aus den Planköpfen von 14 PDF-Plänen gelesen.
ArchX liest. Zeichnet. Bemasst.
Sie legen den Plan ab und nennen ein bekanntes Mass. ArchX liest Wände, Öffnungen und Raumstempel, zeichnet die DXF und baut auf Wunsch das IFC-Modell.
- 01
Plan ablegen
Scan, Foto, PDF oder Skizze in den Projektordner – dazu ein Mass, das Sie sicher kennen.
- 02
Geometrie lesen
ArchX erkennt Wände, Öffnungen, Raumstempel und Massketten und richtet den Plan am bekannten Mass aus.
- 03
Rückfragen beantworten
Was im Plan fehlt – unvermasste Türen, Materialien, Höhen – nennt ArchX als Frage oder Annahme. Eine Zeile genügt.
- 04
Plan als Datei
DXF mit Layern, Plan-PDF im Massstab, Flächentabelle und auf Wunsch das IFC-Modell.
- 05
Im CAD weiterarbeiten
Sie öffnen die DXF in Ihrem CAD: Linien, Räume und Bemassung sind bearbeitbar.

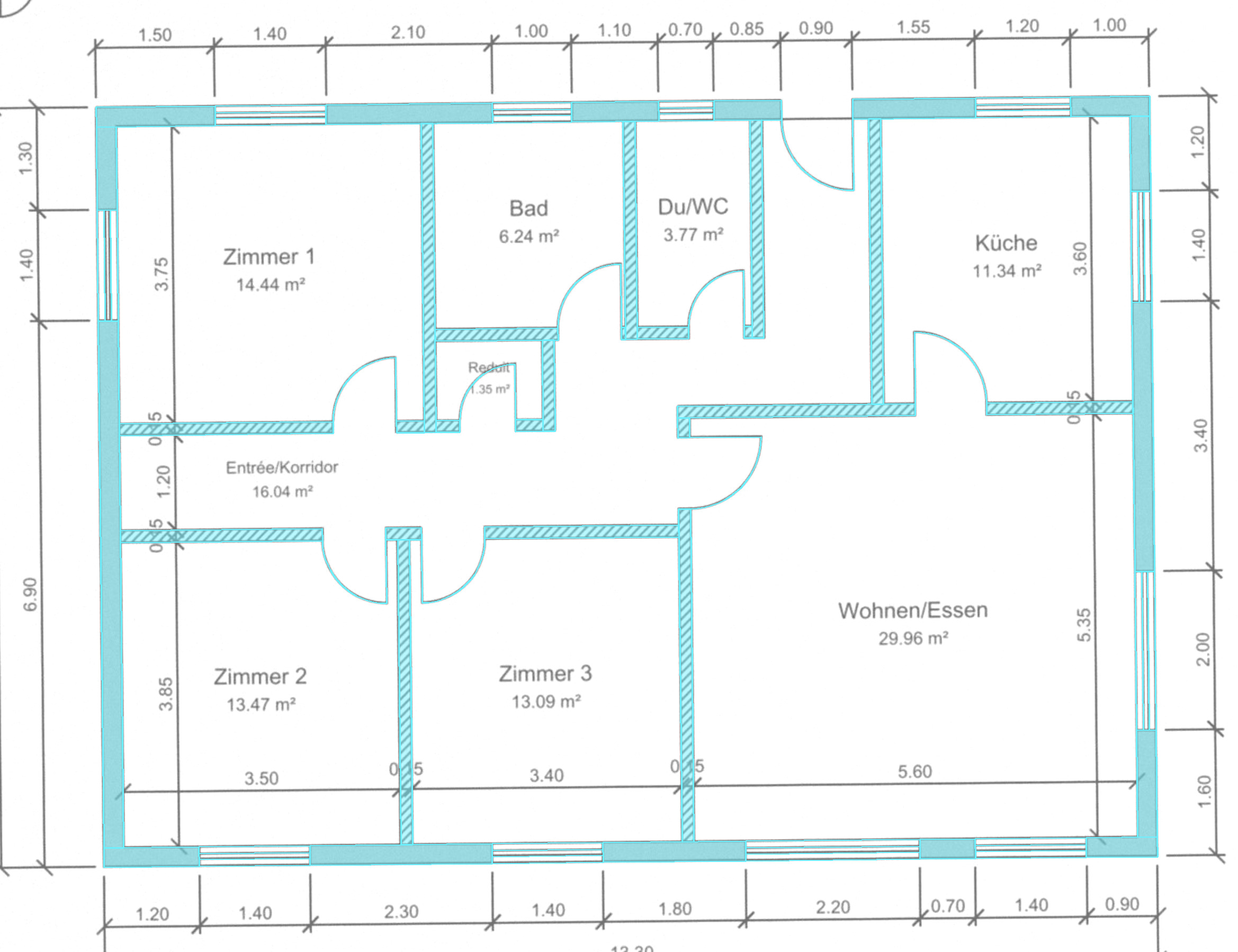

Ein alter Scan. Die DXF in 27 min 28 s.
Ein Grundriss 1:100, ausgedruckt, künstlich gealtert und schräg mit 200 dpi eingescannt. ArchX zeichnete Wände, Türen, Fenster, Räume und Bemassung als DXF nach und baute daraus das IFC-Modell.
Original öffnen →9 von 9 Räumen mit richtiger Fläche, Summe 109,70 m²
11 von 11 Fenstern in Lage und Breite auf 1 mm genau
43 echte Bemassungen, im CAD weiter bearbeitbar
Welche Dateien erhalten Sie?
Was braucht ArchX von Ihrem Büro?
Sie brauchen
- Den Plan als Scan, Foto, PDF oder Skizze
- Ein Mass, das Sie sicher kennen
- Geschosshöhe und Materialien, wenn Sie ein IFC möchten
- Ein ChatGPT-Konto je Person, mindestens Plus
Bei Ihnen bleibt
- Der Entscheid bei fehlenden Massen
- Konstruktion und Detailplanung
- Layer und Plankopf nach Ihrem Bürostandard
- Die Freigabe durch Ihre Fachperson
Was möchten Sie zur DXF wissen?
Ist die DXF wirklich bearbeitbar?
Ja. Sie besteht aus Linien, Flächen, Texten und echten Bemassungen auf eigenen Layern – kein eingefügtes Bild.
Geht das auch mit einer Skizze?
Ja. Aus einer bemassten Skizze zeichnet ArchX den Grundriss als DXF und legt ein Planblatt im Massstab 1:50 mit Flächentabelle dazu. Angenommene Tür- und Fenstermasse stehen in einer eigenen Liste.
Bekomme ich auch ein IFC-Modell?
Ja. Mit Geschosshöhe und Deckenstärke baut ArchX aus dem Plan ein IFC-Modell – im Beispiel 17 Wände, 9 Türen, 11 Fenster, 9 Räume mit Flächen. Die Schräglage des Scans rechnet ArchX vorher heraus.
Alter Plan.
Wieder als DXF bearbeitbar.
Testen Sie ArchX mit einem Scan aus Ihrem Archiv.
