Scan zu DXF und IFC: Grundriss 1:100
Aus dem Scan eines Grundrisses 1:100 zeichnete ArchX in 16 min 21 s eine DXF mit Layern und Bemassung, rechnete die Raumflächen und baute ein IFC-Modell. Alle 15 Wandzüge, 9 Raumflächen und 11 Fenster stimmen; nach einer Nachfrage von 11 min 7 s auch alle Türen und die Trennung von Beton und Mauerwerk.
Auftrag und Ergebnis
«Guten Abend. Im Anhang […] ein eingescannter Grundriss 1:100, 4½-Zimmer-Wohnung. Bitte als saubere DXF nachzeichnen, mit Layern Wände, Türen, Fenster, Räume und Bemassung. Raumflächen berechnen (Tabelle), und daraus ein einfaches IFC-Modell machen: Geschosshöhe 2.60 m, Decken 25 cm. Dazu eine 3D-Ansicht des Modells als Bild. Was du nicht sicher lesen kannst, bitte kurz vermerken.»
Unterlagen
- scan.jpg – eingescannter Grundriss 1:100 einer 4½-Zimmer-Wohnung (13.30 × 9.60 m, 9 Räume, 9 Türen, 11 Fenster), 200 dpi, leicht schräg eingelesen (0.6°), mit Papierton und Rauschen
Selbst erstellte Beispielunterlagen, keine Kundendaten.
Ergebnis in 27 min 28 s
- grundriss.dxfBearbeitbare DXF im Massstab 1:1 in Metern, Nullpunkt an der Südwest-Ecke.

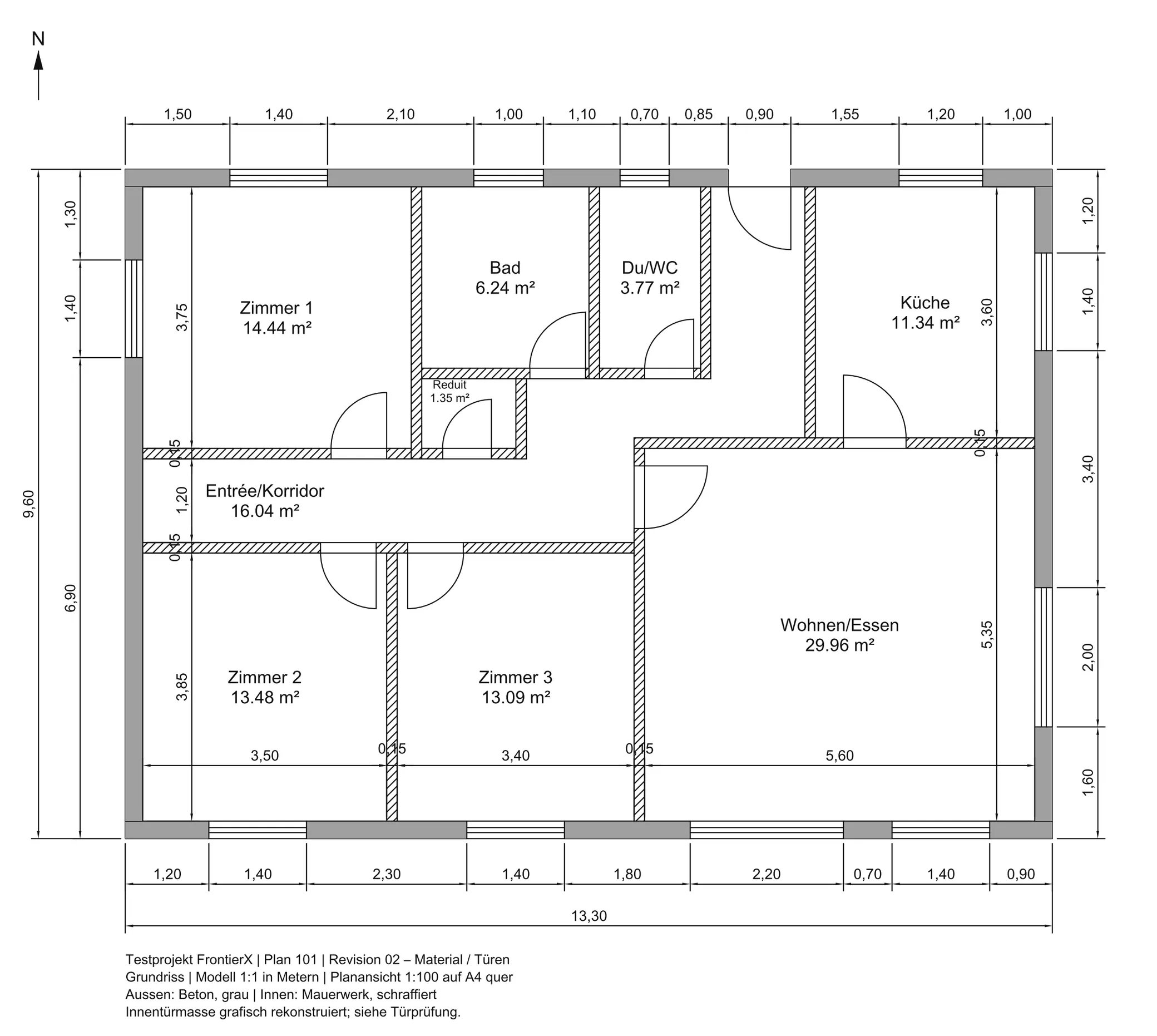

- grundriss_1_100.pdfDer neu gezeichnete Plan auf A4 quer, druckbar im Massstab 1:100 (13.30 m messen auf dem Blatt 133 mm).
- raumflaechen.csvFlächentabelle der 9 Räume, zusammen 109.70 m², gemessen zwischen den Wandoberflächen und neben jeder Zeile der Wert aus dem Flächenstempel im Scan zum Vergleich.
- wohnung.ifcIFC-Modell (IFC4) mit Bodenplatte und Decke je 25 cm, 17 Wänden (4 × Beton, 13 × Mauerwerk), 9 Türen und 11 Fenstern in echten Wandöffnungen und 9 Räumen mit Flächen.

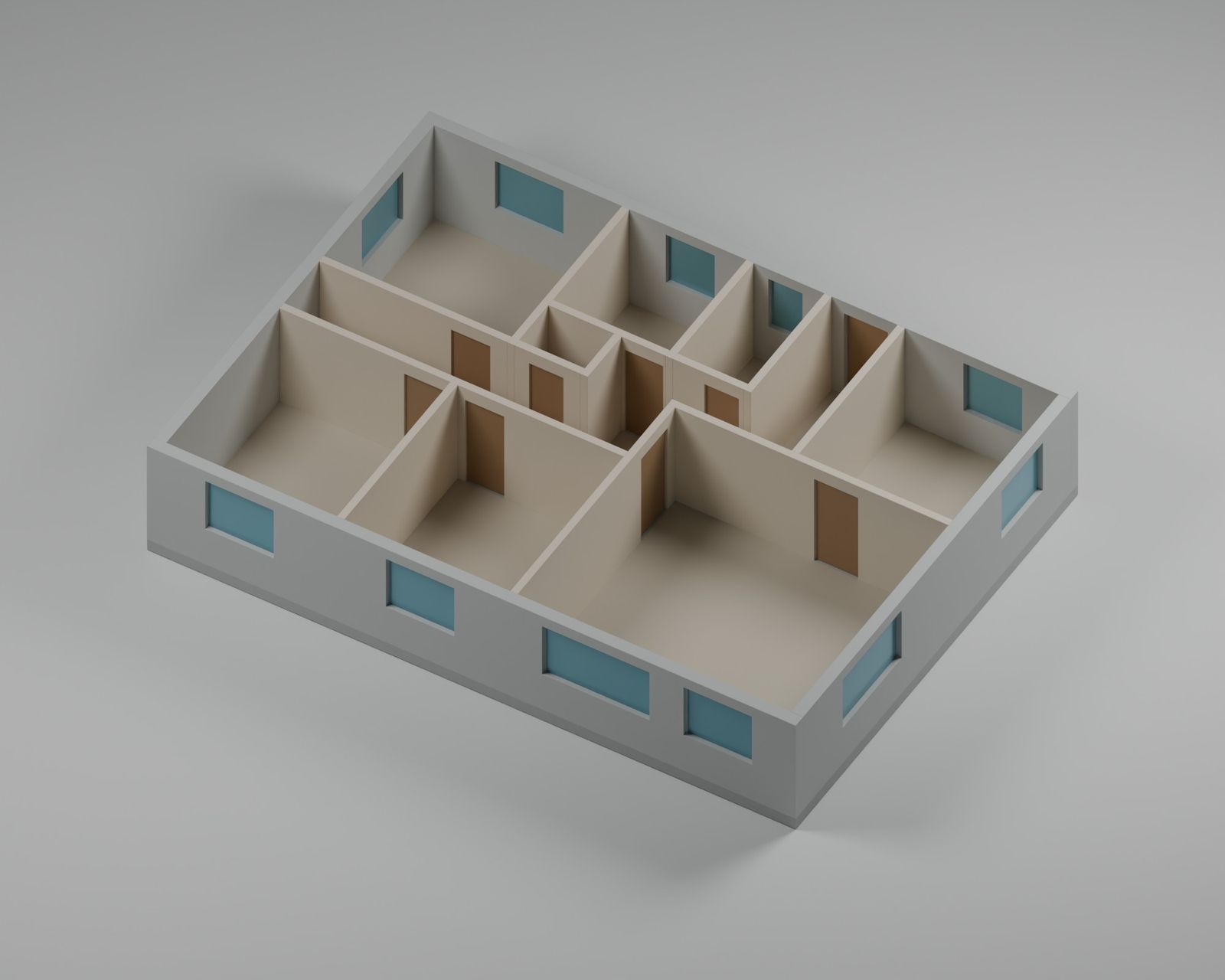

- modell_3d.png3D-Ansicht des IFC-Modells von oben, Decke für die Ansicht ausgeblendet, Beton grau und Mauerwerk beige.
Wie ging ArchX vor?
ArchX bekam ein einziges Bild: den Scan eines Grundrisses 1:100 einer 4½-Zimmer-Wohnung, 13,30 × 9,60 m, 200 dpi, leicht schräg eingelesen, mit Papierton und Rauschen. Den Plan haben wir selbst gezeichnet und künstlich zu einem Scan gealtert, ohne Kundendaten.
ArchX rechnete die Schräglage heraus, zeichnete Wände, Türen, Fenster und Räume nach und vermerkte selbst, was es nur grafisch abgeleitet hatte: die unvermassten Innentüren. Auf eine Nachfrage las ArchX jede Innentür im Scan neu ab und korrigierte die fünf abweichenden.
Was kam heraus?
Eine DXF im Massstab 1:1 mit 43 echten Bemassungen und eigenen Layern für Beton und Mauerwerk, ein Plan-PDF 1:100, eine Flächentabelle mit 109,70 m² wie im Original und ein IFC-Modell mit Wänden, Türen, Fenstern, Räumen und Decken.
Dabei fiel ArchX eine Unstimmigkeit im Plan auf: Der Stempel von Zimmer 2 zeigt 13,47 m², gerechnet sind es 13,48 m². Dieser Rundungsfehler steckte tatsächlich im Testplan.
Das IFC-Modell zum Drehen:
Was heisst das für Ihr Büro?
Liegt vom Bestand nur ein Papierplan vor, muss ihn heute jemand nachzeichnen, bevor die Planung beginnt. ArchX macht daraus eine bearbeitbare DXF und ein IFC-Modell und sagt Ihnen, wo es angenommen hat. Wie lange brauchen Sie für einen Plan dieser Grösse?
Nachgemessen
- Wandlage

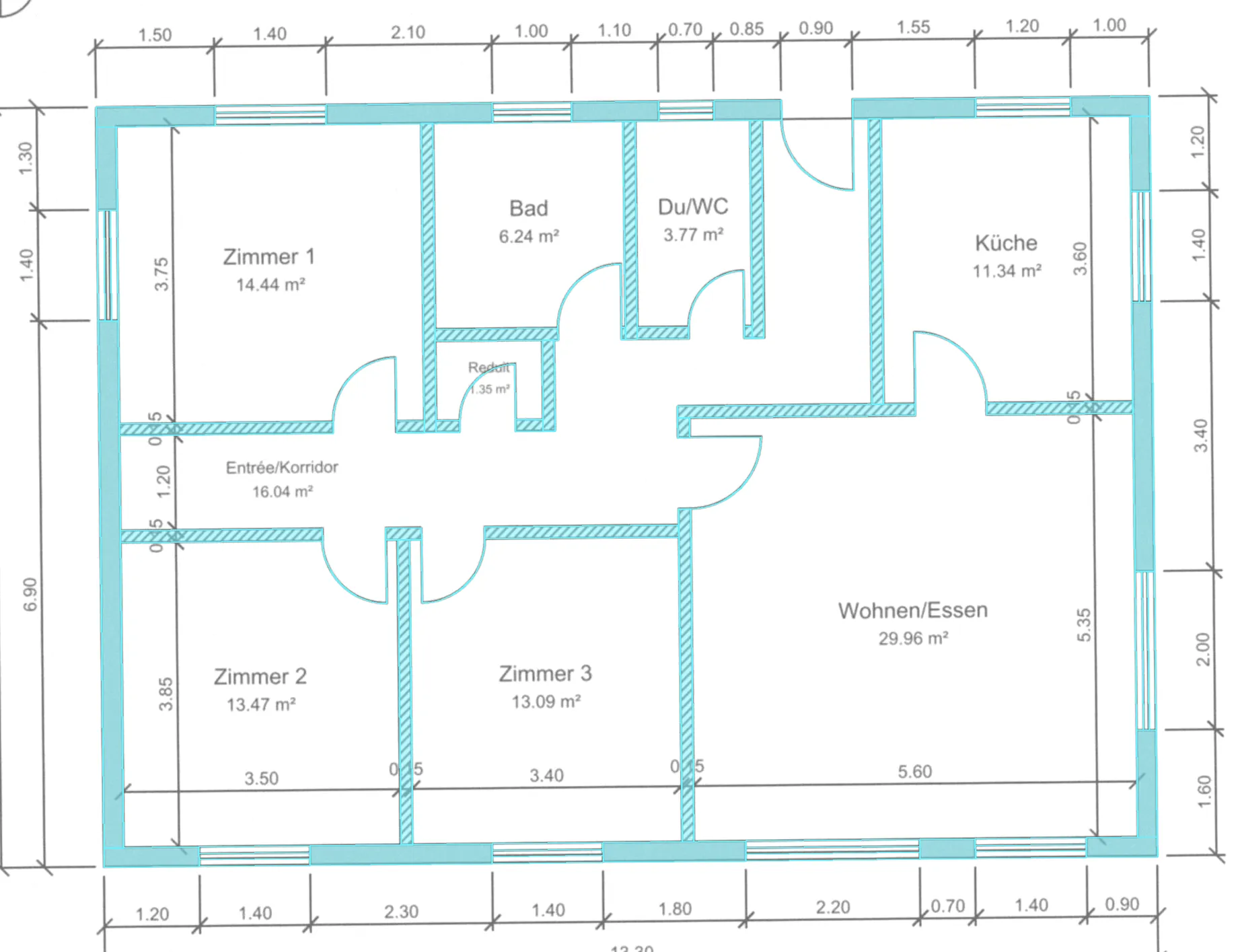

- 15 von 15 Wandzügen gefunden; Wandachsen im Median 0,05 cm und höchstens 0,09 cm neben der Originalzeichnung (nach der Nachfrage 0.04 und 0,08 cm); Wanddicken 25 und 15 cm richtig
- Schräglage und Massstab
- Die Schräglage des Scans von 0,6° ist herausgerechnet (Restdrehung 0,003°); 13,30 m Gebäudelänge sind in der DXF 13,30 m (Abweichung unter 1 mm)
- Raumflächen
- 9 von 9 Räumen, Abweichung 0,00 %; Summe 109,70 m² wie im Original
- Fenster
- 11 von 11 Fenstern, Lage und Breite stimmen (Abweichung höchstens 1 mm)
- Türen im ersten Entwurf

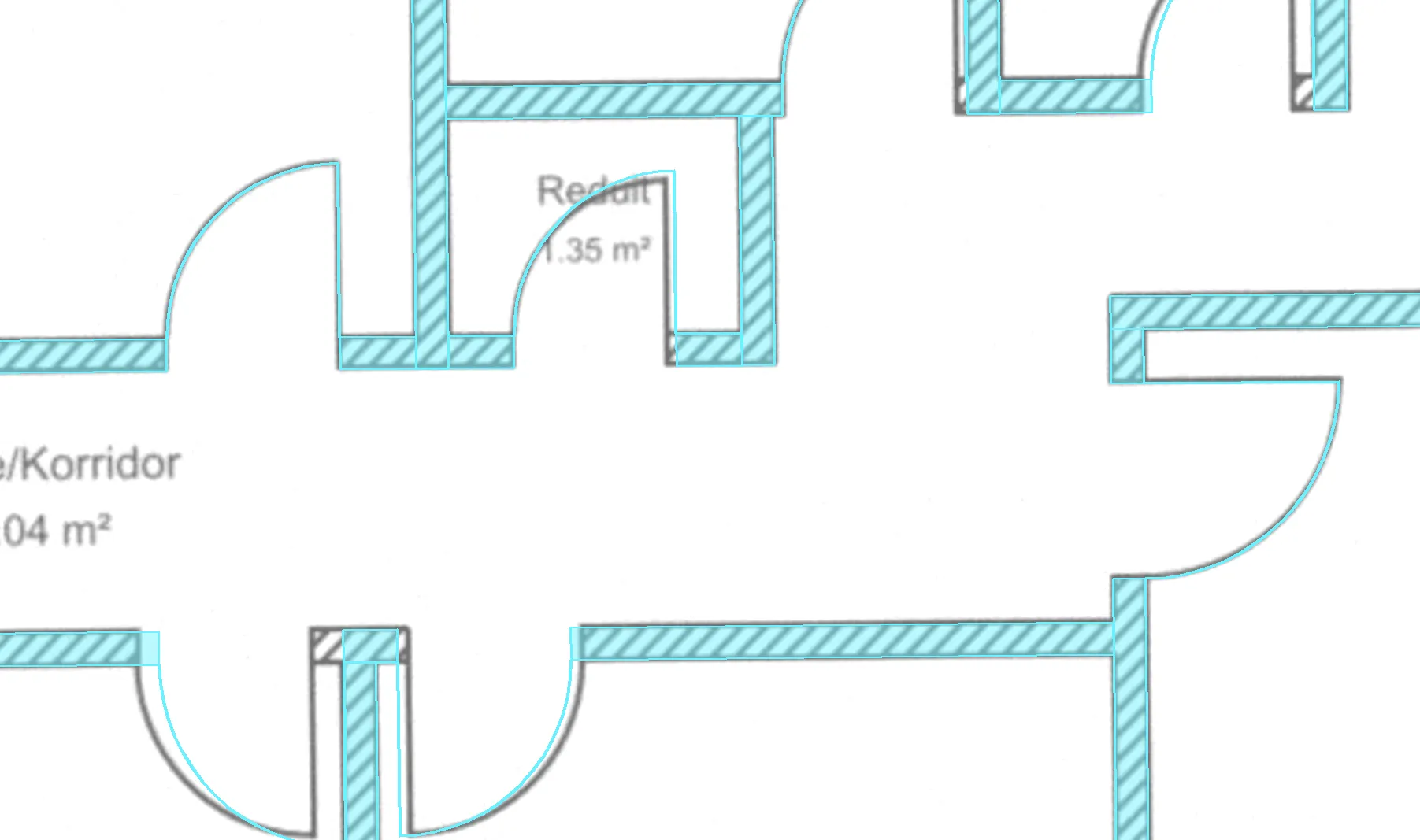

- 9 von 9 Türen gefunden (8 Innentüren und die Wohnungstür), Anschlagseite und Öffnungsrichtung bei allen richtig; bei 5 der 8 Innentüren lag die Öffnung 5 bis 15 cm daneben, 4 davon 5 cm zu breit
- Türen nach einer Nachfrage

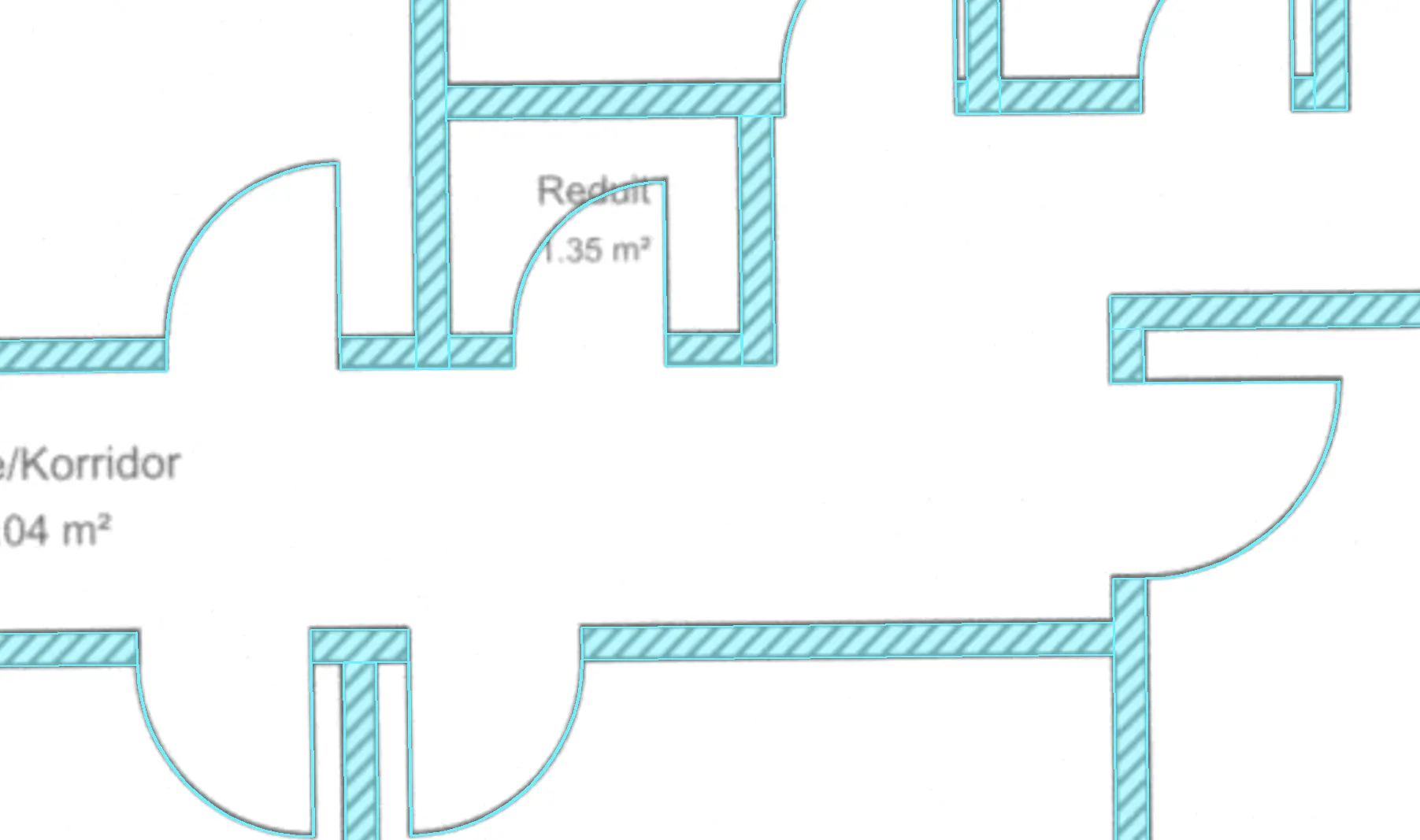

- 9 von 9 Türen in Lage und Breite genau wie im Original
- Beton und Mauerwerk
- Nach der Nachfrage alle Wandstücke richtig getrennt: 32 von 32 Beton-Stücken auf dem Layer Wände Beton, 42 von 42 Mauerwerk-Stücken auf Wände Mauerwerk; im IFC 17 von 17 Wänden mit dem richtigen Material
- IFC-Modell
- 17 Wände, 9 Türen, 11 Fenster, 9 Räume, 2 Decken; Formatprüfung ohne Meldung; alle 68 Objekte mit Geometrie (Bauteile, Räume und Öffnungen) als Körper darstellbar; Wandgrundriss deckungsgleich mit dem Original (17,98 m²); Bodenplatte −0.25 bis ±0.00, Decke +2.35 bis +2,60 m
- Unstimmigkeit im Plan bemerkt
- Ja: Der Flächenstempel von Zimmer 2 zeigt 13,47 m², gerechnet sind es 13,475 m², also 13,48 m² – im Hinweis vermerkt
Häufige Fragen
Funktioniert das auch mit einer Handzeichnung oder einem alten, verzogenen Plan?
Unser Testplan war ein sauberer CAD-Plan, künstlich zu einem Scan gealtert. Geholfen haben die Massketten und die Flächenstempel in jedem Raum. Wie es mit Ihren Altplänen geht, zeigt ein Versuch mit einem Plan aus Ihrem Archiv.
Öffnen sich DXF und IFC in Archicad, Revit oder Vectorworks?
Die IFC-Formatprüfung meldete nichts, alle 68 Objekte mit Geometrie (Bauteile, Räume und Öffnungen) liessen sich als Körper darstellen, und die DXF öffnete sich in QCAD. Probieren Sie es mit Ihrem Programm aus.
Woher kommen die Höhen im IFC-Modell?
Geschosshöhe 2,60 m und Decken 25 cm standen im Auftrag. Die Geschosshöhe wurde als Oberkante bis Oberkante Decke gelesen, die lichte Höhe ist damit 2,35 m. Türhöhe 2,05 m, Brüstung 0,90 m und Fensterhöhe 1,20 m stehen nicht im Plan und sind als Annahmen gekennzeichnet.
