Mengenermittlung mit KI: jede Zahl mit Herkunft

In einem Test ermittelte ArchX von FrontierX Wandflächen aus einem Vektor-Grundriss und gescannten Ansichten: Brutto, Netto und Ausschreibungsmenge trafen bei allen vier Wänden das vorab festgehaltene Soll, 12 von 12 Werten. Eine nicht freigegebene Planvariante erkannte ArchX und liess sie weg; die fehlende Bodenschutzfläche blieb offen, mit Rückfrage statt Schätzung.

Öffnet das Bild in voller Grösse.

Wie misst ArchX Mengen in einem PDF-Plan?

Der Grundsatz: Das Modell entscheidet, was gemessen wird, Code misst. So bleibt jede Zahl nachrechenbar.

1. Blätter sichten. Je Seite liest ArchX Blattgrösse, Massstabsangaben und ob es ein Vektorplan ist, also ein PDF direkt aus dem CAD mit echten Linien, oder ein Scan. Gemessen wird auf Vektorplänen.
2. Massstab prüfen. Die Angabe im Plankopf gilt nur als Hinweis. Das Werkzeug misst eine bemasste Strecke nach; erst wenn sie innerhalb von 0,3 % plus 0,4 mm auf dem Blatt mit der gedruckten Masszahl übereinstimmt, gilt der Massstab als geprüft, und zwar für diese Seite oder diesen Blattbereich.
3. Lesen, was der Plan schon sagt. Massketten, Koten, Raumstempel und Legenden liest ArchX zeichengenau aus dem Plantext, auch über alle Seiten einer Plan-PDF.
4. Messen. Längen, Flächen und Stückzahlen, mit Messpunkten, die auf den Planlinien einrasten. Eine gedruckte Masszahl gleicher Länge neben der Strecke dient als Gegenprobe; eine Raumfläche lässt sich mit dem Raumstempel vergleichen, Abweichungen über 5 % bleiben im Beleg sichtbar.
5. Schraffuren und Füllungen auswerten. Für einen ganzen Ausschnitt liefert das Werkzeug die Flächen je Füllfarbe und je Schraffur, bei Wänden getrennt nach Dicke. Welche Schraffur Beton oder Mauerwerk ist, sagt die Planlegende.
6. Unverändert übernehmen. Der gemessene Wert geht mit seinem Quellenverweis ins Ausmass. Eine abweichende Zahl lehnt der gespeicherte Projektstand ab.

Warum braucht jede Zahl ihre Herkunft?

Einer Zahl ohne Herkunft trauen Sie erst, wenn Sie selbst nachgemessen haben. Mit Herkunft prüfen Sie gezielt dort, wo es zählt. Deshalb ordnet ArchX jede Mengenzeile einem von fünf Zuständen zu.

Ist der Leistungsumfang offen, bleibt die Menge im Devis-Paket leer, mit Grund. Eine Null lehnt der Export dann ab, denn eine Null sähe aus wie ein Entscheid.

Das Messbild ist ein Ausschnitt der Planseite mit der gemessenen Strecke oder dem Umriss in Rot, nummerierten Messpunkten, Wert und Massstab. Ein Blick zeigt Ihnen, ob das gemeinte Bauteil umfahren ist.

Der Rechenweg steht im Ausmass als Länge × Breite oder Höhe × Anzahl − Abzug. Vor dem Export rechnet ArchX jede vollständige Ausmasszeile mit Messbeleg exakt nach.

Ändert sich ein Plan, erkennt ArchX das an der Prüfsumme der Datei; frühere Messungen gelten dann mit Grund als veraltet. Im Test wechselte im nachgereichten Grundriss ein Fenster die Wand: Nur die Flächen der zwei betroffenen Wände änderten sich, alle Dateien der ersten Runde blieben unverändert.

Wie nahe kamen die Mengen an ein echtes Leistungsverzeichnis?

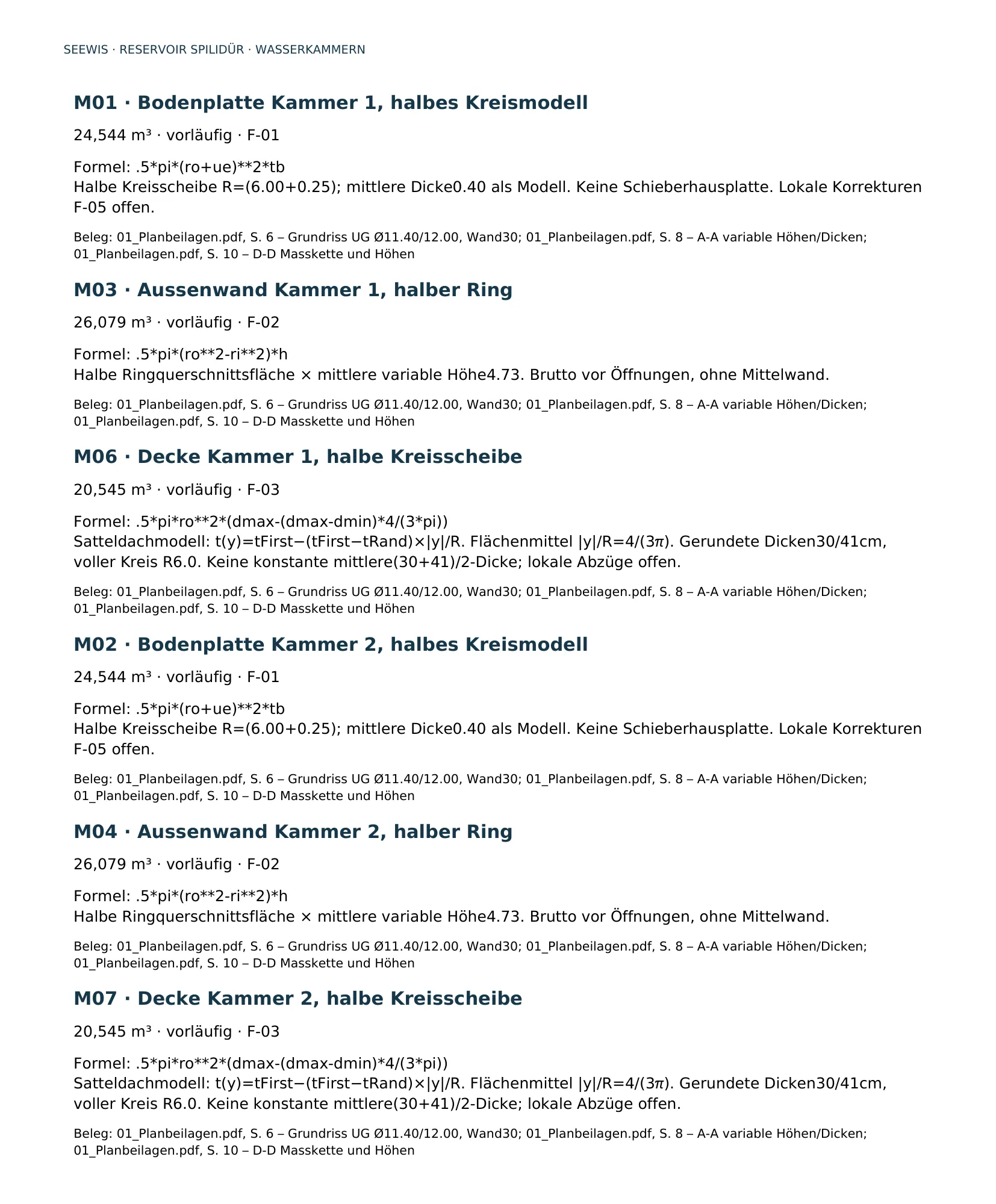

Die Ausschreibung eines Reservoirs der Bündner Gemeinde Seewis ist öffentlich, mit Plänen, Baugrundbericht und Leistungsverzeichnis. ArchX bekam 47 PDF-Seiten und eine Startliste mit drei Betonpositionen ohne Menge; Positionen und Mengen des Leistungsverzeichnisses bekam es nicht zu sehen. Nach 22 min 49 s lag ein Devis-Entwurf mit 35 Positionen und 18 offenen Klärungen vor.

Die Mittelwand fehlte in der Startliste; ArchX ergänzte sie aus den Plänen. Es zählte den runden Behälter mit zwei Halbkammern nicht doppelt, machte die 400 m³ Nutzinhalt nicht zur Betonmenge und legte für die Decke ein Gefällemodell offen, statt still mit einer festen Dicke zu rechnen. Die Bodenplatte liegt 22,7 % über dem älteren Leistungsverzeichnis; ArchX zeigt die Abweichung und führt Sohldicken, Vertiefungen und Ausmassregeln als Klärungen auf.

Öffnet das Bild in voller Grösse.

Alle 467 Quellenangaben verweisen auf die richtige Eingangsdatei und eine gültige PDF-Seite. Alle 114 Formeln der Excel-Datei ergaben neu gerechnet dieselben Werte.

Welche Kontrollschritte gehören zu jeder Mengenermittlung?

• Massstab. Passt die Angabe im Plankopf nicht zur gedruckten Masszahl, gilt keine Messung als belegt, und ArchX nennt den Massstab, der zur Strecke passen würde. Details und Schnitte mit anderem Massstab werden getrennt geprüft.
• Ausmassregeln. Ausmassbestimmungen stehen im NPK im Abschnitt 000 «Bedingungen» eines Kapitels (CRB, NPK-Information 2022). ArchX liest diesen Abschnitt beim Durchgehen eines Kapitels mit; ob ein Abzug der geltenden Bestimmung folgt, entscheidet Ihre Fachperson.
• Leistungsgrenzen. Was der Plan zeigt, gehört nicht immer in dieses Devis. Deshalb fragt ArchX vor dem Entwurf, was separat vergeben wird.

Wie prüfen Sie ein Ausmass, das KI erstellt hat?

1. Stand lesen. Das Devis-Paket enthält eine Seite «gemacht / angenommen / fehlt», jede Annahme mit Wert und Grund.
2. Massstab und Hauptmengen prüfen. An welcher Masszahl wurde kalibriert? Ist am Messbild das richtige Bauteil umfahren, im richtigen Geschoss, am aktuellen Planstand?
3. Im Gespräch korrigieren. Wo Sie es besser wissen, sagen Sie es, etwa «Aussenwand EG ohne Fensterabzug».
4. Genau diese Menge ändern lassen. ArchX schreibt die neue Menge in die Devis-Datei. An echten Devis-Dateien änderte eine neue Menge in 941 von 941 Fällen genau diese eine Stelle.

Wie Sie den ganzen Entwurf prüfen, nicht nur die Mengen, steht unter KI-Devis-Entwurf prüfen.

Was brauchen Sie für die Mengenermittlung mit KI?

PDF-Pläne als Export aus dem CAD und je Person ein eigenes ChatGPT-Konto, mindestens ChatGPT Plus. Für die Devis-Datei kommt der NPK-Katalog aus Ihrem Programm dazu; ein altes Devis oder eine Vorlage ist keine Voraussetzung. Liegt ein IFC-Modell vor, liest ArchX Mengen auch daraus; mehr dazu unter 3D und BIM.

Wie lange brauchen Sie heute für das Ausmass eines Geschosses? Messen Sie es mit ArchX an einem eigenen Plan nach: ArchX kostenlos testen.
