IFC hinein.
Pläne und Mengen.
IFC-Modell hinein. Grundrisse, Schnitt und Ansichten 1:100 als PDF, dazu die Mengenliste in Excel zurück. ArchX liest das Modell, zeichnet die Blätter und rechnet die Mengen.
Testmodell © KIT
Jedes Mass aus dem Modell.

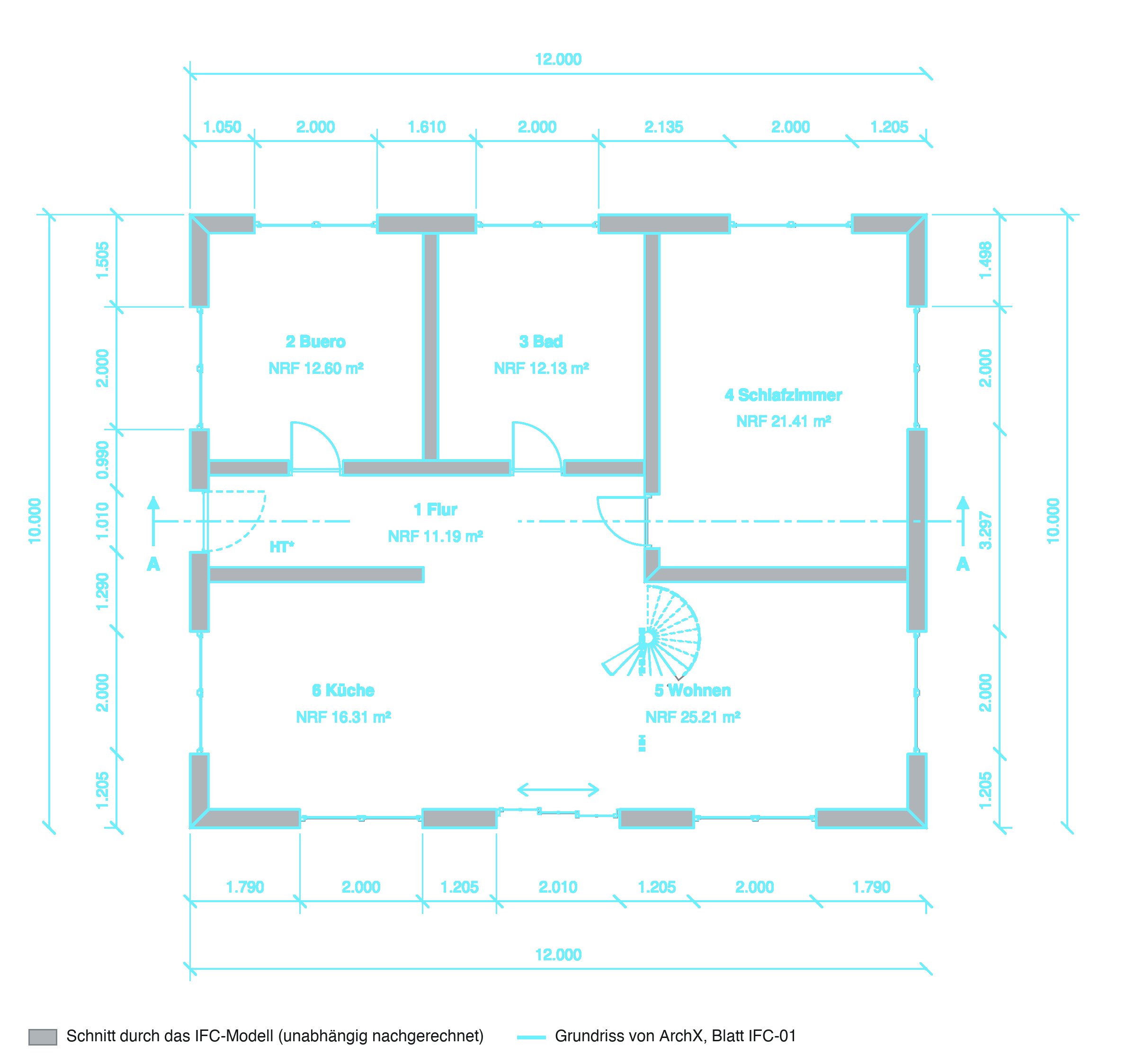

Masse, Räume und Massketten auf den Planblättern, nachgemessen am IFC-Modell.
Massen von Fenstern und Türen stimmen mit dem IFC-Modell überein.
Raumflächen stimmen: Erdgeschoss 101,39 m², Dachgeschoss 107,16 m².
Masszahlen der äusseren Massketten stimmen auf den Millimeter.
ArchX liest. Schneidet. Rechnet.
Sie nennen Blätter, Massstab und Mengen. ArchX liest Geschosse, Räume und Bauteile aus dem IFC, zeichnet die Pläne und schreibt die Mengenliste.
- 01
IFC ablegen
Sie legen das Modell in den Projektordner und nennen Blätter, Massstab und Mengen.
- 02
Modell lesen
ArchX liest Geschosse, Räume, Wände, Platten, Öffnungen und Bauteilkennungen direkt aus dem IFC.
- 03
Pläne zeichnen
Grundrisse, Schnitt und Ansichten entstehen aus der Modellgeometrie, mit Raumstempeln und Massketten.
- 04
Mengen rechnen
Die Excel-Liste führt jedes Bauteil mit seiner Kennung aus dem Modell; die Summen sind Formeln.
- 05
Weiterarbeiten
Alle Blätter liegen auch als bearbeitbare SVG-Dateien vor; Sie arbeiten in Ihrem Programm weiter.
Ein IFC-Modell. 7 Planblätter in 25 min 45 s.
Das öffentliche IFC-Beispielhaus AC20-FZK-Haus des KIT, Erdgeschoss und Dachgeschoss. ArchX zeichnete Grundrisse, Längsschnitt und vier Ansichten im Massstab 1:100 und schrieb die Mengenliste.
Original öffnen →7 Planblätter A3 quer: Grundrisse, Längsschnitt, vier Ansichten
13 Wände mit Länge, Höhe, Dicke und Flächen in der Mengenliste
4 von 4 Boden-, Decken- und Dachflächen richtig

Das Grundstück bekommt seine Umgebung.
400 × 400 m am Bahnhofplatz Luzern aus swisstopo-Daten: 69 Modellgebäude, Gelände und Situationsplan 1:2000.
Welche Dateien erhalten Sie?
Was braucht ArchX von Ihrem Büro?
Sie brauchen
- Ein IFC-Modell aus Ihrem CAD
- Die gewünschten Blätter und den Massstab
- Ihre Gliederung der Mengen
- Ein KI-Zugang: ChatGPT-Konto je Person, mindestens Plus, oder API-Schlüssel
Bei Ihnen bleibt
- Ihr Modell: ArchX liest es und ändert nichts
- Der Flächenbegriff für Ihre Auswertung
- Die Freigabe durch Ihre Fachperson
Was möchten Sie zu IFC und Mengen wissen?
Welche Pläne erstellt ArchX aus einem IFC?
Die Blätter, die Sie nennen. Im Beispiel waren es 7 Planblätter A3 quer im Massstab 1:100: die Grundrisse beider Geschosse, ein Längsschnitt und vier Ansichten, je mit Plankopf und Massstabsleiste.
Woher kommen die Mengen?
Direkt aus dem Modell. Jede Zeile der Mengenliste trägt die Kennung des Bauteils im IFC, die Summen sind als Formeln hinterlegt.
Verändert ArchX mein IFC?
Nein. ArchX liest das Modell und schreibt Pläne und Mengen in neue Dateien. Im Beispiel belegt eine Prüfsumme, dass die Modelldatei unverändert blieb.
Baut ArchX das 3D-Modell auch aus Plänen?
Ja. Aus Grundrissen und Schnitten baut ArchX das 3D-Modell, aus einem Scan auch als IFC.
Ihr IFC.
Als Plan und Mengenliste.
Testen Sie ArchX mit einem Modell aus Ihrem Büro.
