Ihre Programme bleiben.
ArchX arbeitet damit.
ArchX liest und schreibt die Austauschdateien Ihrer Programme: IFC, DXF, PDF, Excel, Word und PowerPoint. Und es bedient Programme und den Browser direkt auf Ihrem Rechner. Das Ergebnis öffnen Sie im Programm, mit dem Ihr Büro arbeitet.
Welche Datei geht wohin?
Ihr Büro exportiert eine Datei. ArchX erledigt die Aufgabe und legt das Ergebnis für Ihr Programm ab.
Archicad
IFC · DXF · PDF · liveLiestIFC-Modelle, Pläne als PDF und das offene Modell direkt in Archicad
LiefertGrundrisse, Schnitte und Ansichten, DXF, IFC und Mengenliste, Bauteile direkt im Modell
Revit 2027 · Windows
Offenes Modell · IFC · DXF · PDFLiestRäume, Bauteile und Mengen im offenen Revit-Modell
LiefertAuf Ihren Auftrag Wände, Decken, Dächer, Türen, Fenster, Räume, Linien und Text direkt im Modell; danach liest ArchX das Ergebnis zurück
Vectorworks · Windows · Mac (Beta)
Offenes Dokument · IFC · DXF · PDFLiestBauteile, Geometrie und Mengen im offenen Vectorworks-Dokument
LiefertAuf Ihren Auftrag Wände, Decken, Türen, Fenster, Räume, Linien und Text nach den Möglichkeiten Ihrer Edition direkt im Dokument; danach liest ArchX das Ergebnis zurück
AutoCAD 2021 bis 2027 · Windows
Offene Zeichnung · DXF · PDFLiestLayer, Blöcke mit Anzahl, geschlossene Polylinien mit Fläche, Texte, Masse und Layouts in der offenen Zeichnung
LiefertAuf Ihren Auftrag masshaltig Linien, Polylinien, Schraffuren, Texte, Bemassungen, Blöcke und Layer direkt in der Zeichnung; AutoCADs eigenes Rückgängig nimmt jede Änderung in einem Schritt zurück
Allplan
IFC · DXF · PDFLiestIFC-Modelle, Pläne und Scans
LiefertDXF mit Layern, IFC-Modell und Flächentabelle
Word, Excel und PowerPoint
DOCX · XLSX · PPTX · PDFLiestSitzungsaufnahmen, Offerten und Texte
LiefertProtokoll, Pendenzenliste, Preisspiegel, Vergabeantrag und Präsentationen
So sehen die Dateien aus.
25 min 45 s3D & BIM

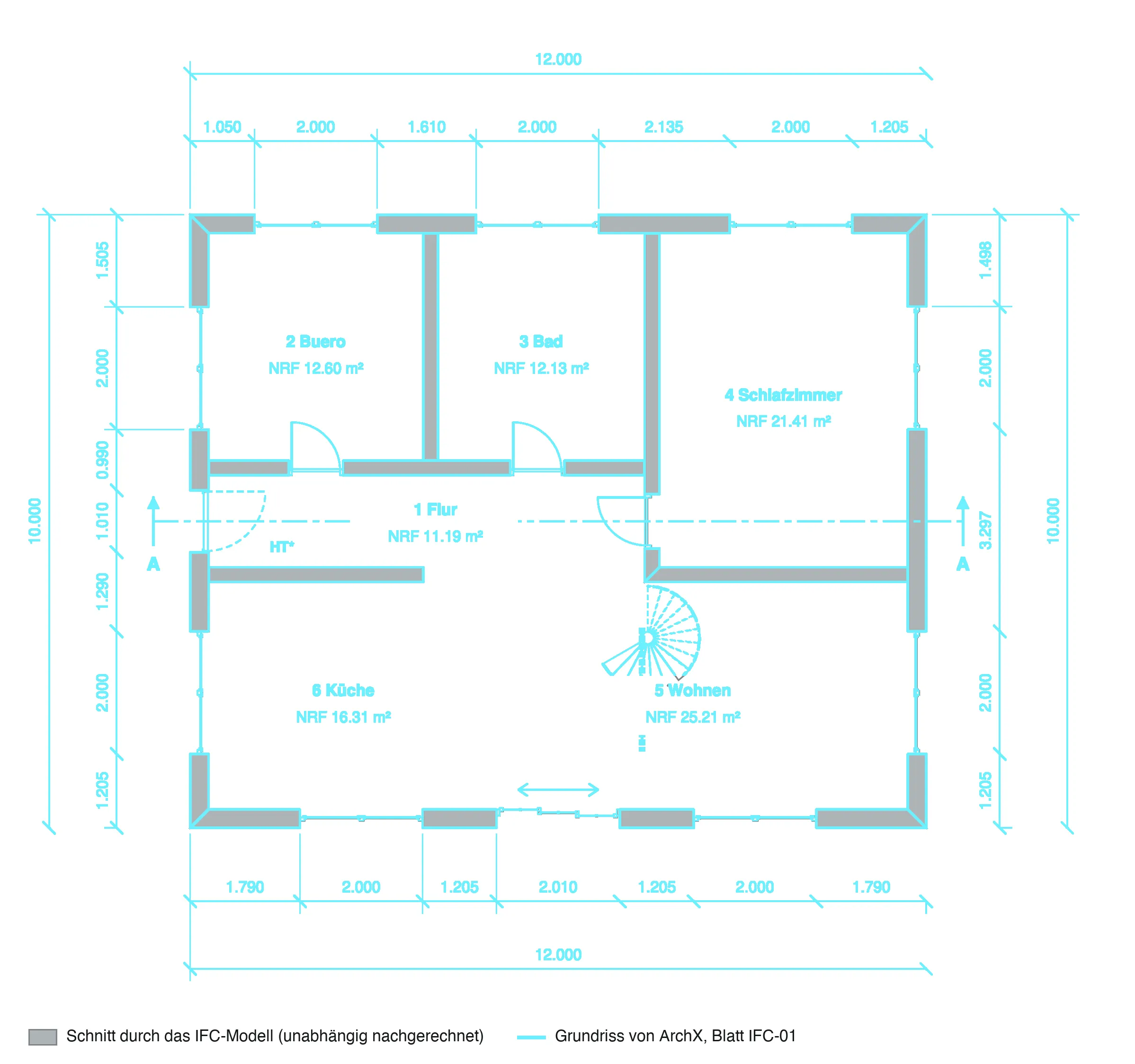

Aus dem IFC-Modell werden Pläne und Mengen
Aus einem öffentlichen IFC-Beispielhaus entstanden sieben A3-Pläne 1:100 und eine Excel-Mengenliste; Mengen, Masse und Massstab sind gegen das Modell geprüft.
27 min 28 sPläne & CAD

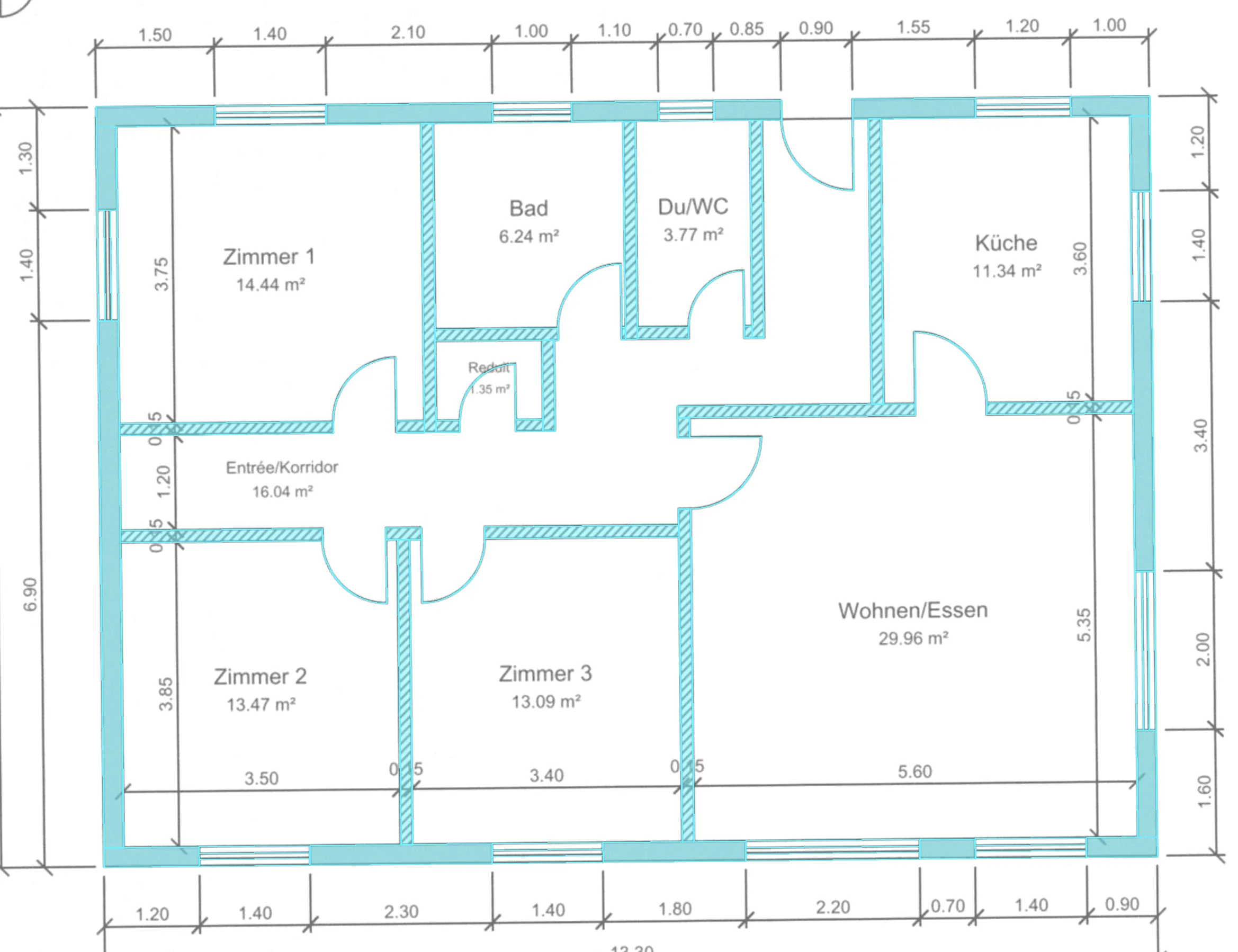

Aus dem Scan wird eine DXF mit Layern
Selbst gezeichneter Testplan 1:100, künstlich gescannt: Daraus entstanden eine DXF mit Layern, eine Flächentabelle und ein IFC-Modell, gemessen am Original.
13 min 20 sSitzungen & Protokolle

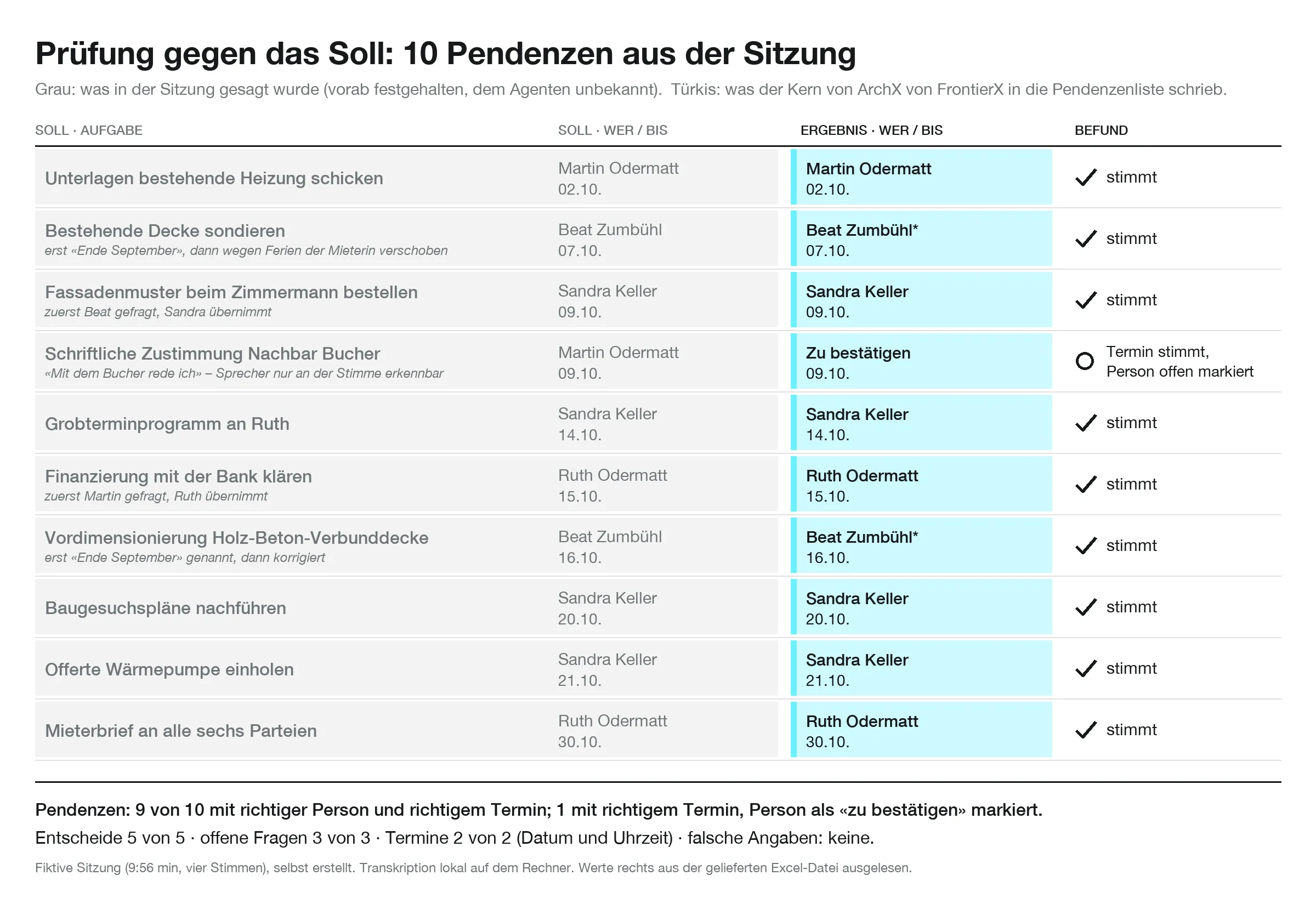

Aus der Aufnahme werden Word und Excel
Aus der Aufnahme einer Bauherrensitzung von 9 min 56 s: lokal transkribiert, Protokoll mit 5 von 5 Entscheiden, Pendenzen und Traktanden als Word und Excel.
Was möchten Sie wissen?
Wie melde ich ein Problem mit der CAD-Verbindung?
Wählen Sie in ArchX «Hilfe» → «Problem melden …». Nennen Sie die ArchX-Version, das CAD-Programm, das Betriebssystem und kurz, was passiert ist.
Wie verbindet sich ArchX mit Revit und Vectorworks?
Ab ArchX 0.1.13 richtet ArchX auf Ihren Auftrag die passende Erweiterung ein. Revit läuft unter Windows, Vectorworks unter Windows und als Beta auf Mac. Sie bestimmen in den Einstellungen, ob jede Modelländerung eine Bestätigung braucht. Ein Nein zur Vorführung beendet das Angebot; ArchX baut nichts ungefragt.
Was ist bei Vectorworks zu beachten?
Die Möglichkeiten richten sich nach Ihrer Vectorworks-Edition. In der Architect-Vollversion kann ArchX auch Decken, Türen, Fenster und Räume anlegen sowie auf ausdrücklichen Auftrag ein neues Dokument anlegen und eine genannte Datei speichern. Der Viewer kann nicht speichern und enthält keine Architect-Bauteile. ArchX nennt fehlende Fähigkeiten klar; es speichert und schliesst Ihr Projekt nicht ungefragt.
Wie arbeitet ArchX in AutoCAD?
Ab ArchX 0.1.14 arbeitet ArchX direkt in der offenen Zeichnung in AutoCAD 2021 bis 2027 unter Windows. Es liest Layer, Blöcke mit Anzahl, geschlossene Polylinien mit Fläche, Texte, Masse und Layouts und zeichnet auf Ihren Auftrag masshaltig Linien, Polylinien, Schraffuren, Texte, Bemassungen, Blöcke und Layer. Jede Änderung ist ein Schritt, den AutoCADs eigenes Rückgängig ganz zurücknimmt. Auch ArchX nimmt seine Änderungen auf Wunsch zurück; was es dabei nicht ganz zurückholen kann, etwa gelöschte Objekte, nennt es vor der Änderung. Nennt die Zeichnung keine Einheit, fragt ArchX nach der Einheit, statt zu raten.
Was braucht ArchX für AutoCAD?
AutoCAD 2021 bis 2027 unter Windows und ArchX ab Version 0.1.14. Nach Ihrer Bestätigung richtet ArchX die Erweiterung selbst ein. Beim ersten Start fragt AutoCAD einmal, ob es die Erweiterung des Herausgebers TYTOS GmbH laden soll: Wählen Sie «Immer laden». AutoCAD für Mac, AutoCAD LT und BricsCAD sind nicht dabei; Zeichnungen daraus speichern Sie als DXF oder drucken sie als PDF.
Ist ArchX ein Plugin für Archicad oder andere Programme?
Für Dateien braucht ArchX kein Plugin: Es arbeitet mit IFC, DXF und PDF für Pläne und Modelle und bedient auf Ihren Auftrag Programme und den Browser direkt auf Ihrem Rechner. In Archicad 28, 29 und 30 arbeitet ArchX zusätzlich direkt im offenen Modell; dafür richtet es einmal ein kleines, kostenloses Add-on ein. ArchX in Archicad
Kann ArchX meine Programme selbst bedienen?
Ja. ArchX führt Programme aus, bedient Programme und einen Browser auf Ihrem Rechner und arbeitet in den Apps, die Sie verbinden, etwa Gmail. Was es dabei ohne Rückfrage darf, legen Sie in den Einstellungen fest.
Wie kommen die Ergebnisse in mein Büroprogramm?
ArchX legt IFC-, DXF-, DOCX-, XLSX-, PPTX- und PDF-Dateien in den Projektordner. Sie öffnen sie im Programm, mit dem Ihr Büro arbeitet. Am KI-Tag öffnen wir die ersten Ergebnisse gemeinsam in Ihren Programmen.
Exportieren Sie eine Datei.
ArchX macht den Rest.
Testen Sie ArchX mit einer Datei aus Ihrem Büroprogramm.
