IFC zu Plänen 1:100 und Mengenliste
Aus dem IFC-Modell eines öffentlichen Beispielhauses zeichnete ArchX sieben Planblätter A3 im Massstab 1:100 und schrieb eine Mengenliste in Excel: erster Wurf in 17 min 8 s, Türaufschläge, Massketten und Koten nach einer Nachfrage in weiteren 8 min 37 s. Alle Fenster, Türen, Raumflächen und 32 von 32 Masszahlen stimmen mit dem Modell.
Auftrag und Ergebnis
«Guten Abend. Im Ordner input liegt das IFC-Modell eines Einfamilienhauses (AC20-FZK-Haus.ifc). Daraus brauche ich:
1. Pläne als PDF im Massstab 1:100 auf A3, druckbar: die Grundrisse aller Geschosse, einen Längsschnitt und die vier Ansichten. In den Grundrissen Raumbezeichnung und Fläche je Raum, dazu ein Plankopf mit Massstab.»
Unterlagen
- AC20-FZK-Haus.ifc – IFC-Modell eines Einfamilienhauses mit Erdgeschoss und Dachgeschoss (IFC4, 2016 aus ARCHICAD 20 exportiert), ein Beispielgebäude ohne realen BauherrnQuelle: Karlsruher Institut für Technologie (KIT), Institut für Automation und angewandte Informatik (IAI): öffentliche Beispielsammlung «KIT IFC Examples» auf ifcwiki.org, heruntergeladen am 27.09.2026
Ergebnis in 25 min 45 s

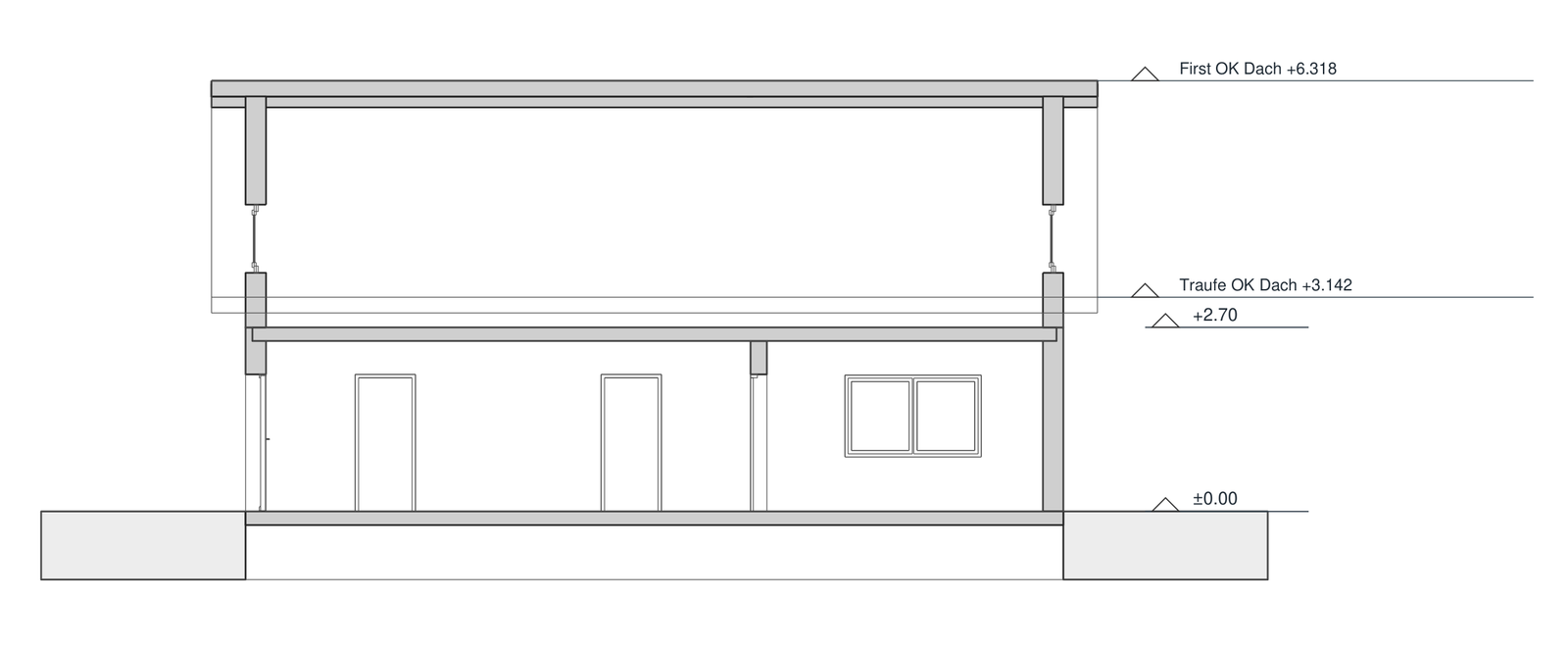

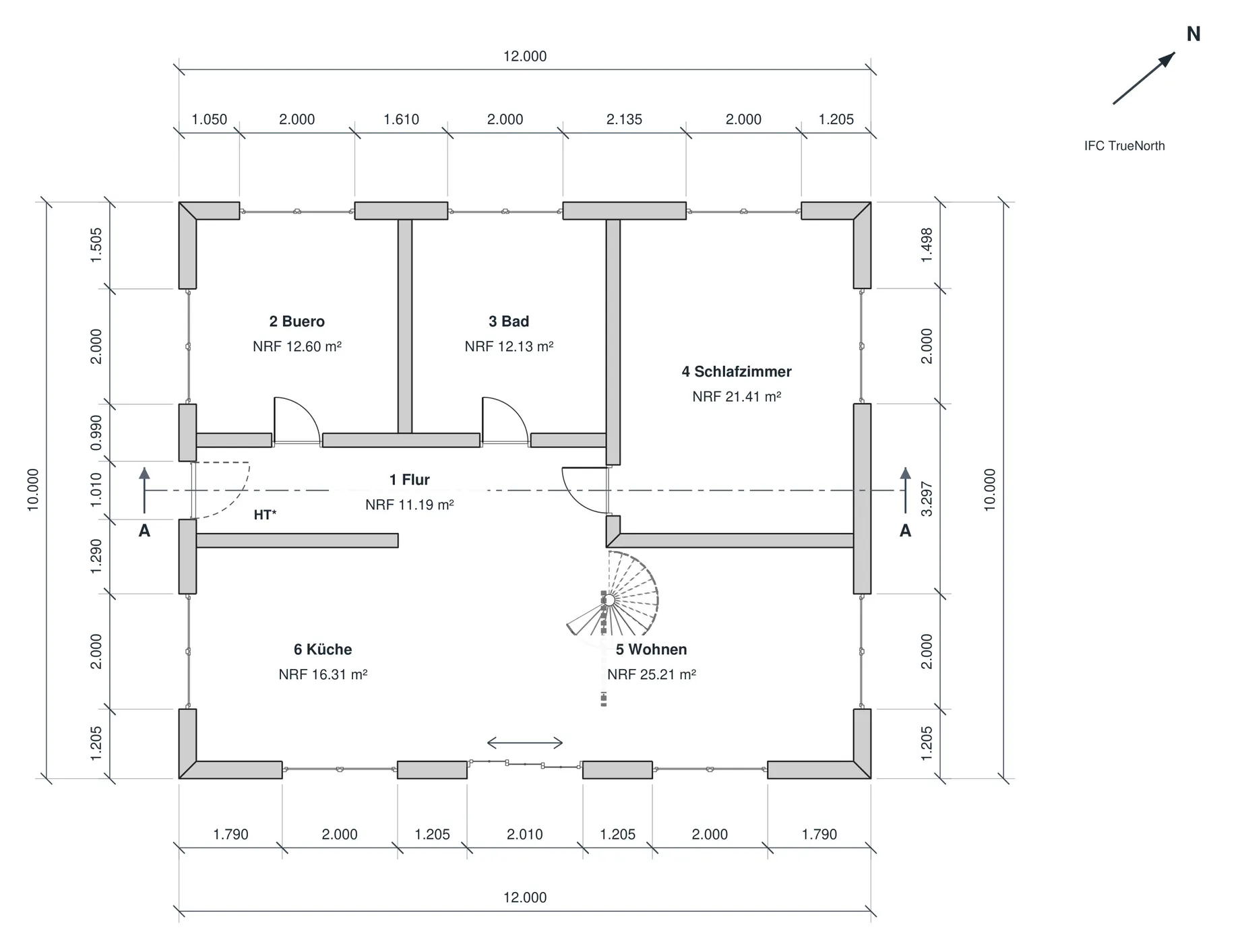

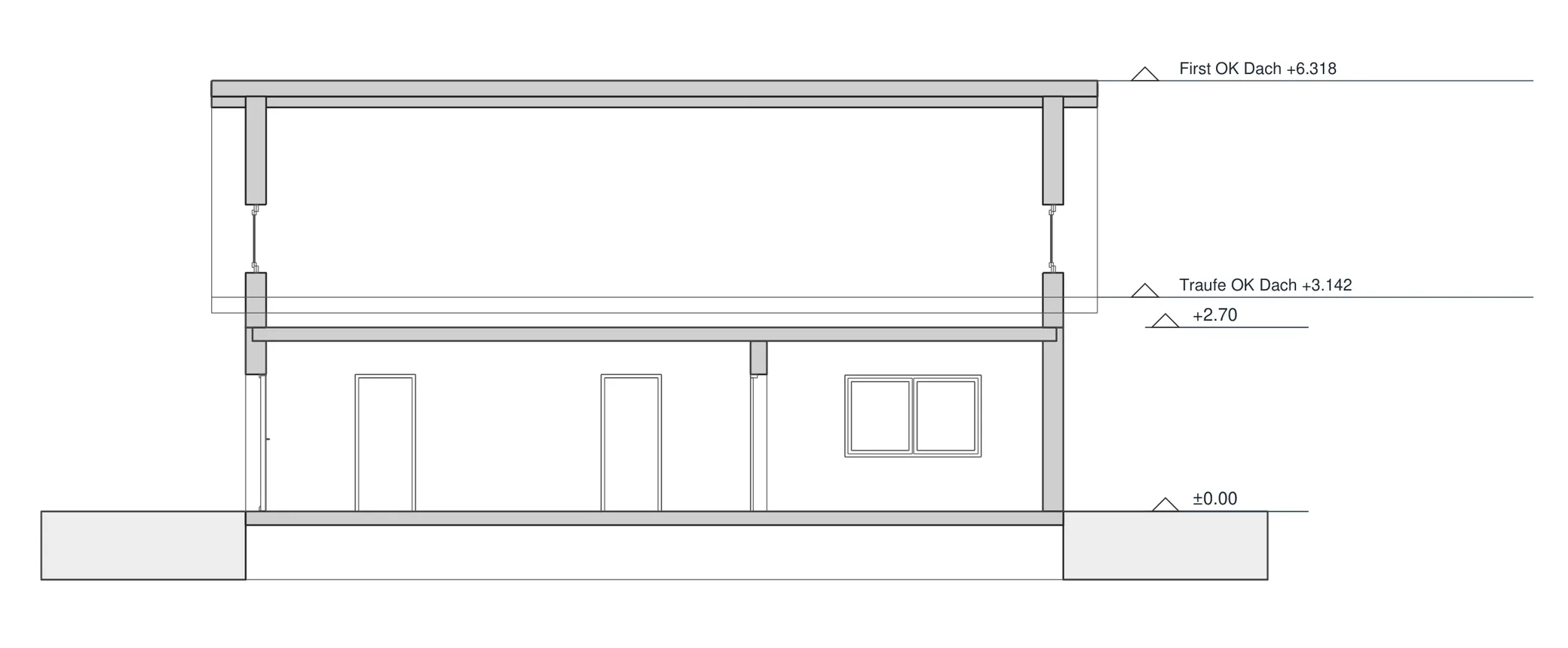

- Plaene_A3_1-100.pdfSieben Planblätter A3 quer im Massstab 1:100: Grundriss Erdgeschoss und Dachgeschoss mit Raumstempel (Name und Fläche) und äusseren Massketten, im Erdgeschoss mit Türaufschlägen (das Dachgeschoss hat im Modell keine Türen), Längsschnitt A–A mit Koten für ±0.00, +2.70, Traufe und First, dazu vier Ansichten, benannt nach der Nordrichtung im Modell.
- Mengenliste.xlsxMengenliste mit sechs Blättern: Übersicht, 13 Wände mit Länge, Höhe, Dicke und Flächen, Boden- und Dachflächen, 11 Fenster und 5 Türen mit Massen, 7 Räume mit gemessener und reduzierter Fläche sowie ein Kontrollblatt.
Wie ging ArchX vor?

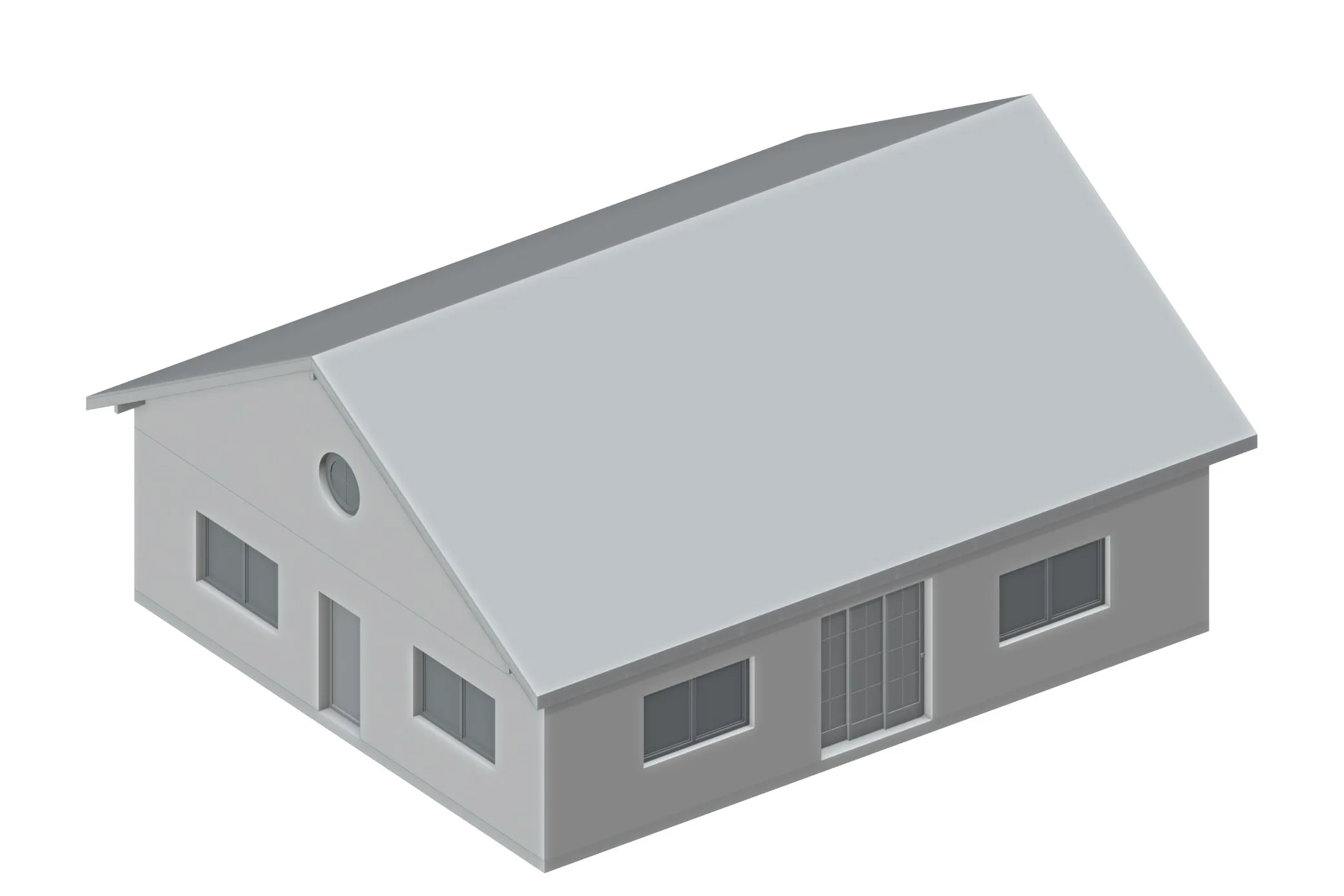

ArchX bekam das IFC-Modell eines Einfamilienhauses mit Erdgeschoss und Dachgeschoss: das «FZK-Haus» aus der öffentlichen Beispielsammlung des Karlsruher Instituts für Technologie, ein IFC4-Export aus ARCHICAD 20.
Verlangt waren Grundrisse aller Geschosse mit Raumstempeln, ein Längsschnitt und die vier Ansichten als PDF 1:100 auf A3, dazu eine Mengenliste in Excel: Wandflächen nach Typ, Decken, Fenster und Türen mit Massen, Raumflächen je Geschoss, alles aus dem Modell, nichts geschätzt. Nach dem ersten Wurf haben wir nachgefragt wie ein Architekt: Türaufschläge, äussere Massketten, Koten für First und Traufe.
Was kam heraus?

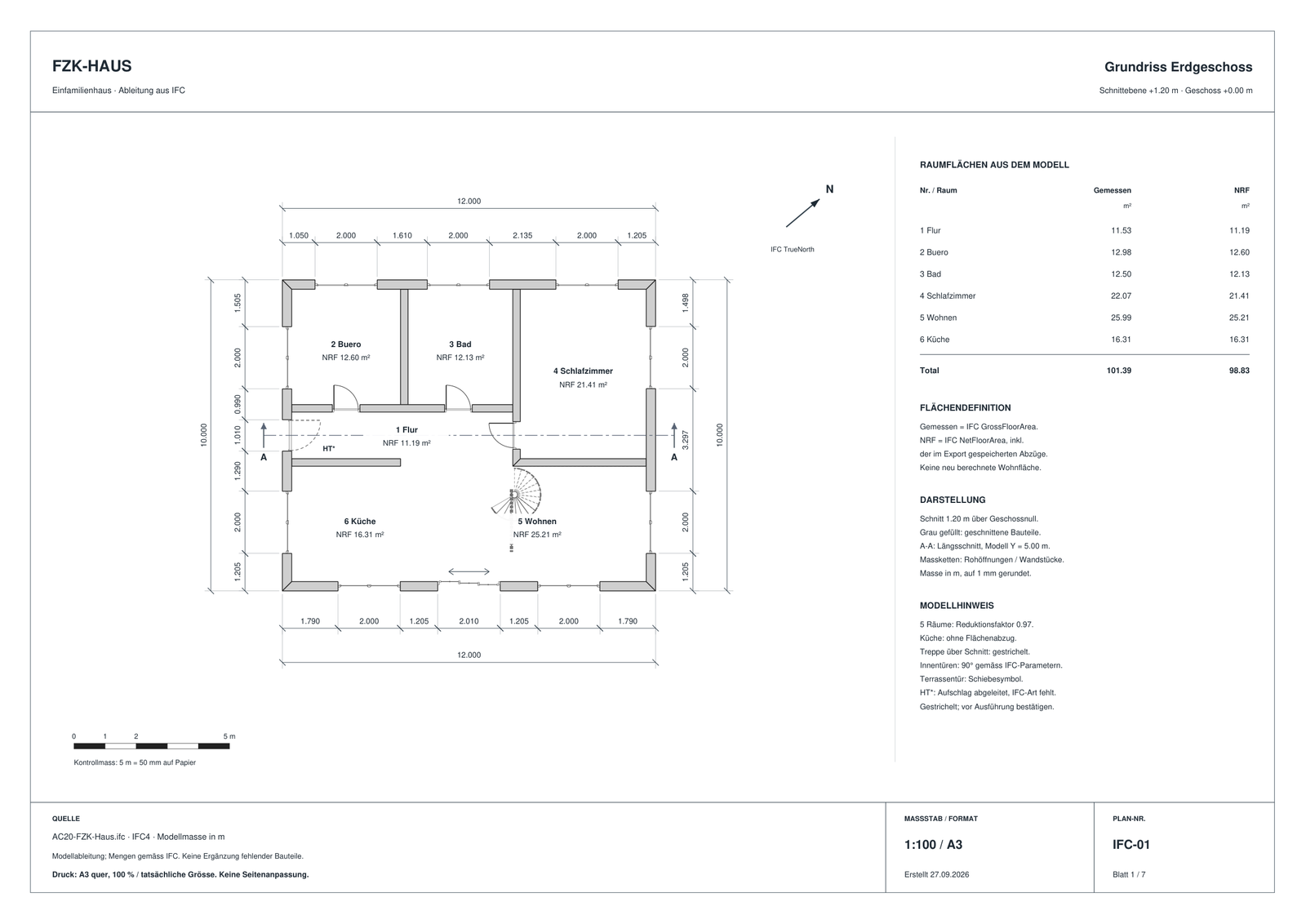

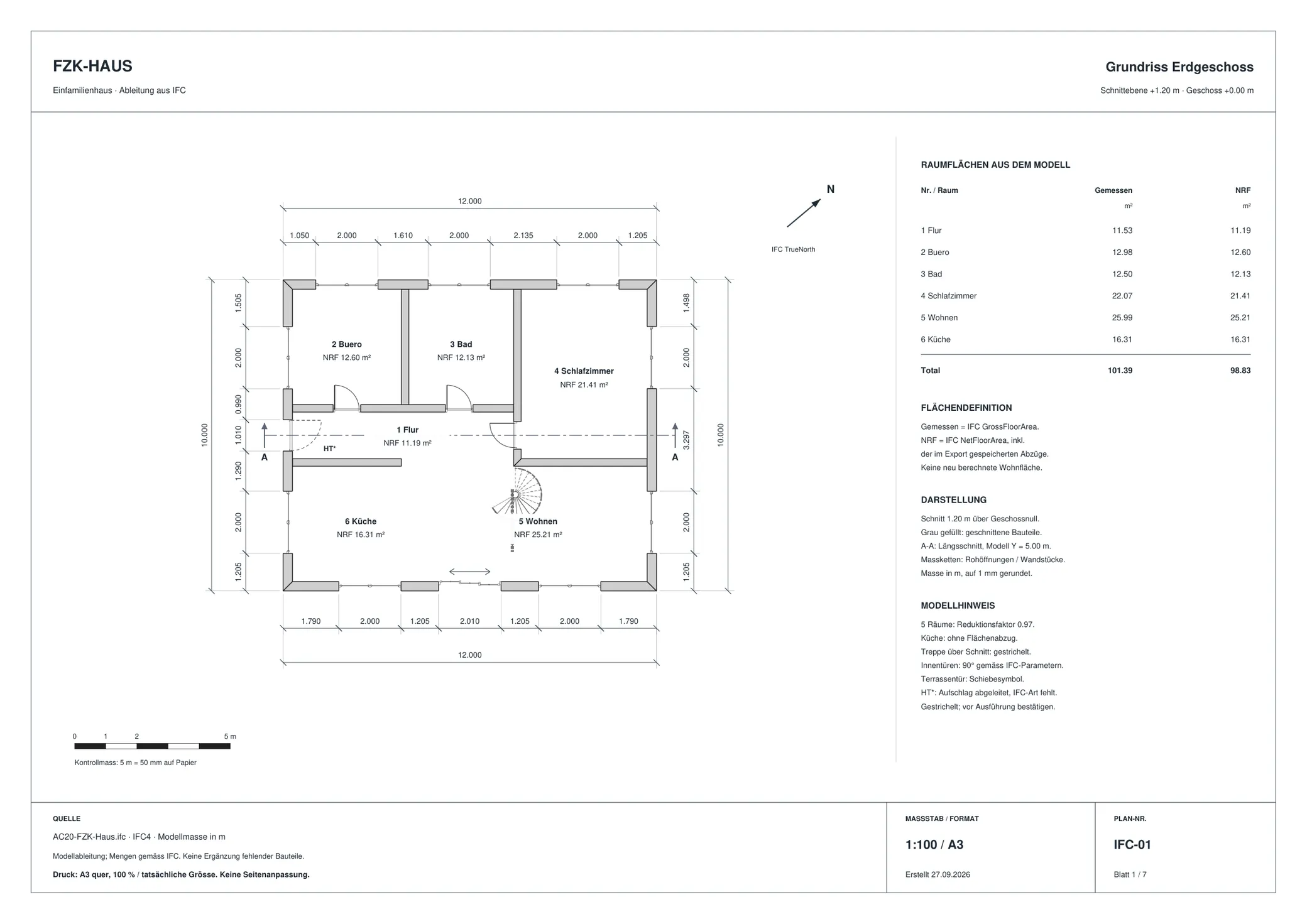

Sieben Planblätter mit Plankopf, Massstabsleiste und Herkunftsangabe: Grundrisse mit Raumstempeln und Massketten, der Längsschnitt mit Koten und vier Ansichten.

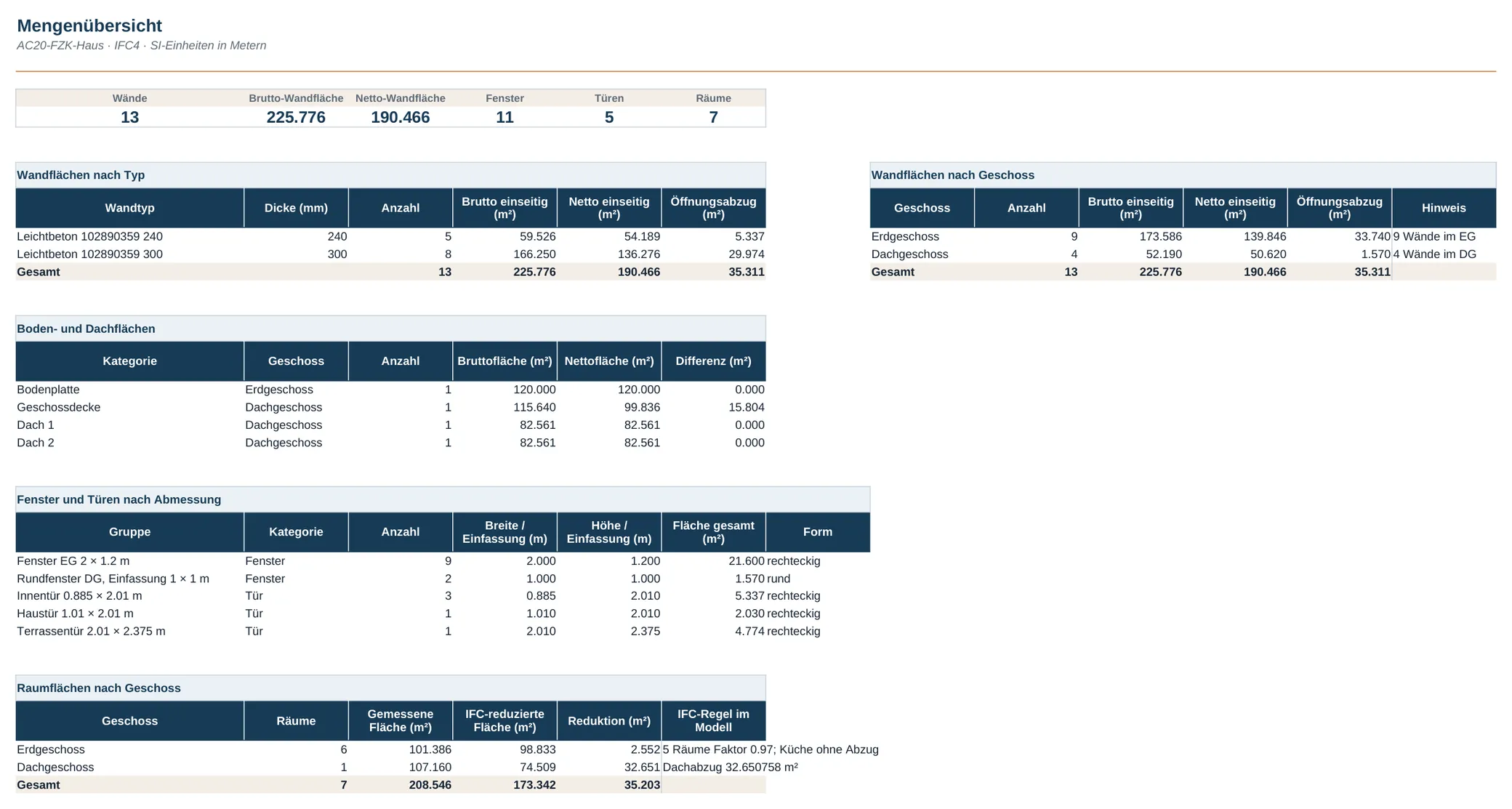

Die Mengenliste hat sechs Blätter. Jede Zeile trägt die Kennung des Bauteils im Modell, die Summen sind als Formeln hinterlegt.
Was heisst das für Ihr Büro?
Aus dem IFC-Modell entstehen druckbare Pläne und eine Mengenliste, ohne dass jemand zeichnet oder auszählt. Jede Menge führt zurück auf ihr Bauteil im Modell. Wie lange brauchen Sie dafür heute?
Nachgemessen
- Fenster und Türen
- 11 Fenster und 5 Türen – Anzahl und alle 16 Masse stimmen
- Raumflächen
- 7 von 7 Räumen stimmen; Erdgeschoss 101,39 m², Dachgeschoss 107,16 m² (gemessene Fläche)
- Wandflächen nach Typ
- 2 Wandtypen, 13 Wände: 225,78 m² brutto und 190,47 m² netto, je einseitig – stimmt
- Boden-, Decken- und Dachflächen
- 4 von 4 Platten stimmen: Bodenplatte 120,00 m², Geschossdecke 99,84 m², Dach 2 × 82,56 m²
- Geschosse
- 2 Geschosse (±0.00 und +2.70), beide als Grundriss vorhanden
- Massstab 1:100
- Aussenwände 12.00 × 10,00 m messen auf dem Blatt 120.00 × 100,00 mm; Schnitt 13.00 × 6,52 m misst 130.00 × 65,18 mm; Massstabsleiste 5 m = 50,00 mm
- Massketten
- 32 von 32 Masszahlen stimmen auf den Millimeter (26 im Erdgeschoss, 6 im Dachgeschoss)
- Höhenkoten im Schnitt
- First +6,318 m und Traufe +3,142 m – stimmen
- Lage der Wände im Grundriss
- alle 23 Wandstücke vorhanden; 95 % der Wandkanten liegen höchstens 1,3 cm neben der Wand im Modell (auf dem Blatt 0,13 mm, etwa eine Strichbreite)
- Türaufschläge
- 3 von 3 Innentüren mit richtiger Anschlagseite und Öffnungsrichtung; die Haustür hat im Modell keine Öffnungsart und ist im Plan gestrichelt und als zu bestätigen markiert
Häufige Fragen
Funktioniert das auch mit dem IFC-Export aus Archicad, Vectorworks oder Allplan?
Das Beispielhaus ist ein IFC4-Export aus ARCHICAD 20. ArchX liest IFC-Dateien als IFC-STEP und IFCZIP. Probieren Sie es mit einem Export aus Ihrem eigenen Programm.
Bekomme ich die Pläne auch als DWG oder DXF?
Verlangt waren PDF-Pläne. ArchX lieferte die sieben Blätter als PDF und zusätzlich als bearbeitbare SVG-Vektorgrafiken. Wie ArchX einen Grundriss als DXF mit Layern und Bemassung schreibt, zeigt der Werkstatt-Eintrag «Scan zu DXF und IFC».
Verändert das Programm mein IFC-Modell?
Nein. Die Modelldatei blieb unverändert, ihre Prüfsumme war vor und nach der Arbeit gleich. Auffälligkeiten im Modell hat ArchX gemeldet, nicht still korrigiert.
