3D-Umgebungsmodell aus swisstopo-Daten
Aus einer Koordinate und kostenlosen swisstopo-Daten baute ArchX in 15 min 53 s ein Umgebungsmodell von 400 × 400 m am Bahnhofplatz Luzern: Gelände, 69 Gebäude, Blender-Szene und Weissmodell, nach einer Nachfrage von 8 min 20 s auch Situationsplan 1:2000 und Abendstimmung. Die ganzen Gebäude weichen höchstens 0,4 mm von den Rohdaten ab. Das Modell können Sie hier drehen und herunterladen.
Auftrag und Ergebnis
«Für eine Machbarkeitsstudie brauche ich ein Umgebungsmodell 400 × 400 m um den Punkt LV95 2'666'250 / 1'211'350 (Bahnhofplatz Luzern) aus swissBUILDINGS3D 3.0 und swissALTI3D von swisstopo (freie Geodaten, STAC-API data.geo.admin.ch). Gelände und Gebäude bitte als glb und als Blender-Szene, dazu ein Rendering als Weissmodell auf einem Sockel aus Graukarton, Blick von Südwesten, Nachmittagslicht. Quelle © swisstopo.»
Unterlagen
- swissBUILDINGS3D 3.0 Beta, Kachel 1150-41 – Gebäude mit Dachformen, Datenstand 2024Quelle: Bundesamt für Landestopografie swisstopo, © swisstopo
- swissALTI3D, Kachel 2666-1211 – Geländemodell im 0,5-m-Raster, Datenstand 2022Quelle: © swisstopo
Ergebnis in rund 24 min
- umgebung_luzern.blendBlender-Szene mit Gelände, 69 einzeln anwählbaren Gebäuden, Graukartonsockel, Kamera aus Südwesten und zwei Lichtstimmungen (Nachmittag, Abend) als eigene Szenen.
- umgebung.glb3D-Modell zum Weitergeben an andere Programme, in Metern, ohne Überhöhung, mit lokalem Nullpunkt und festgehaltener Rückrechnung auf LV95 und Meereshöhe.
- weissmodell_suedwest.pngRendering des Weissmodells auf Graukartonsockel, Blick von Südwesten im Nachmittagslicht, 2560 × 2048 Bildpunkte, mit Quellenangabe.
- weissmodell_abend.pngDasselbe Modell in Abendstimmung mit tiefer Sonne aus Westen.
- situationsplan.png, situationsplan.svgGenordeter Situationsplan schwarz-weiss im Massstab 1:2000 mit Massstabsleiste, Höhenlinien alle 2 m und LV95-Angaben.
Wie ging ArchX vor?
Der Auftrag war ein Absatz: ein Umgebungsmodell von 400 × 400 m um den Bahnhofplatz Luzern, mit der Koordinate LV95 2’666’250 / 1’211’350, aus den Gebäude- und Geländedaten von swisstopo, als 3D-Datei und Blender-Szene, dazu ein Weissmodell auf Graukarton im Nachmittagslicht. Welche Kacheln es braucht, stand nicht im Auftrag. ArchX hat sie selbst über die öffentliche Schnittstelle von swisstopo gesucht und geladen.
In einer Nachfrage wollten wir einen Situationsplan in Schwarz-Weiss, das Rendering in Abendstimmung und die Korrektur eines schwarzen Flecks am Modellrand. ArchX fand die Ursache in doppelt übereinanderliegenden Dachflächen der Rohdaten und entfernte sie gezielt. Von Hand verbessert wurde nichts.
Was kam heraus?
Das Modell zum Drehen: Gelände und 69 einzeln anwählbare Gebäude, jedes mit seiner swisstopo-Kennung, in Metern und mit Rückrechnung auf LV95.

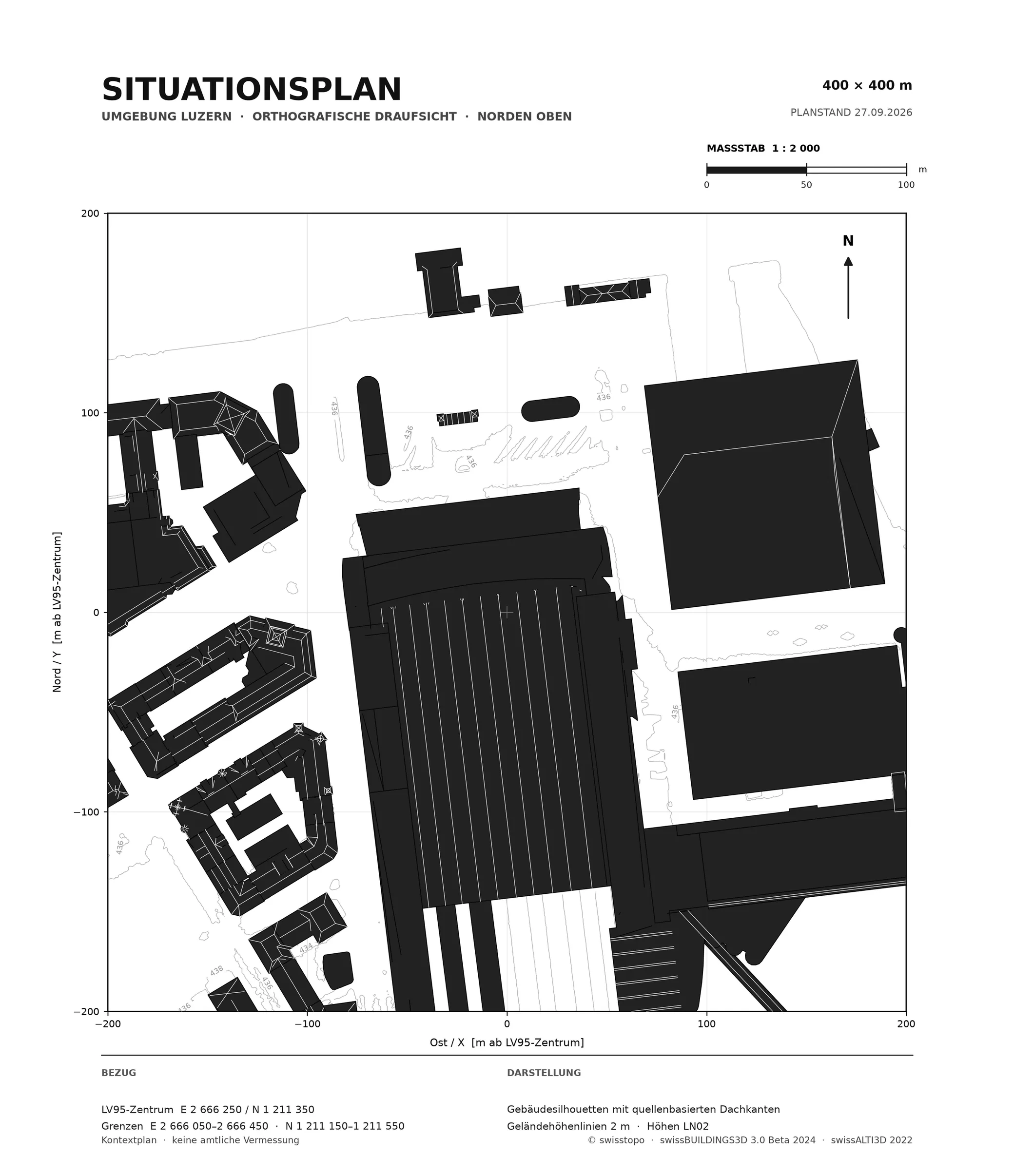

Dazu ein genordeter Situationsplan 1:2000 mit Massstabsleiste und Höhenlinien alle 2 m, als Bild und als bearbeitbare Vektorgrafik.

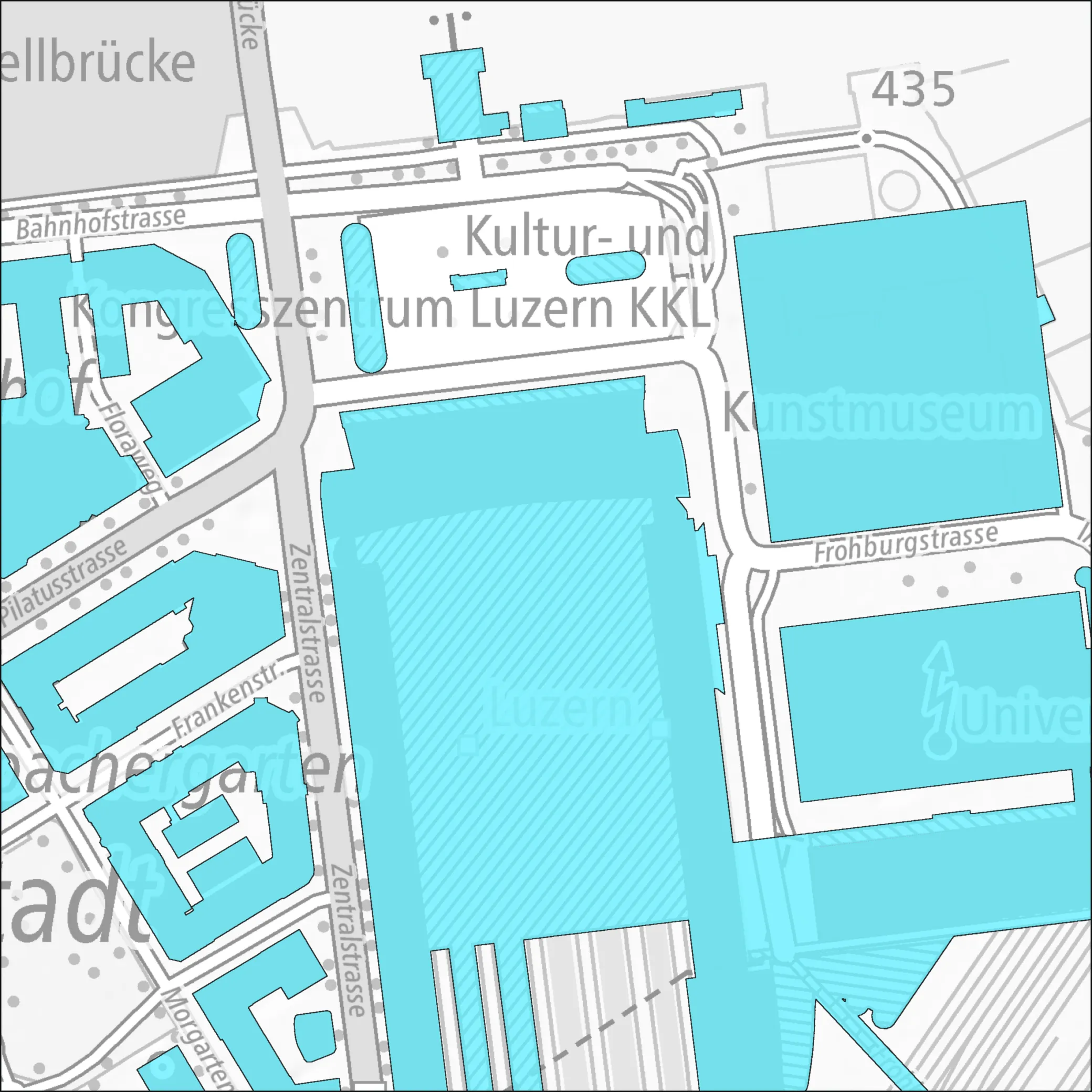

Die Gebäude aus dem Modell, von oben auf die Landeskarte 1:10 000 gelegt: Die Umrisse decken sich.
Geodaten: © swisstopo (swissBUILDINGS3D 3.0 Beta, Datenstand 2024; swissALTI3D, Datenstand 2022). Die Renderings sind in Blender aus diesen Daten gerechnet, keine KI-Bilder.
Was heisst das für Ihr Büro?
Für eine Machbarkeitsstudie braucht es die Umgebung: Gelände, Nachbarbauten mit Dachformen, einen Situationsplan. Die Daten gibt swisstopo kostenlos ab; die Arbeit liegt im Suchen, Zuschneiden, Zusammensetzen und Darstellen. Das erledigt ArchX aus einer Koordinate, mit dokumentierten Quellen.
Nachgemessen
- Ausschnitt
- 400 × 400 m, E 2'666'050–2'666'450 / N 1'211'150–1'211'550
- Lage der Gebäude
- 61 von 71 Registerpunkten liegen in einem Modellgebäude; die übrigen 10 sind unterirdisch oder Kleinstbauten
- Deckung mit der Landeskarte
- Umrisse decken sich sichtbar
- Gebäudeanzahl
- 69 Modellgebäude aus 70 Quelleinträgen – nachgezählt, stimmt
- Treue zu den Rohdaten
- höchstens 0,4 mm Abweichung
- Gelände gegen swisstopo-Höhendienst
- im Mittel 4 cm, höchstens 20 cm Abweichung
- Gebäude sitzen auf dem Gelände
- alle 58 Gebäude mit Wänden auf Terrain reichen unter die Geländeoberfläche, keines schwebt
- Situationsplan im Massstab
- 1:2000 stimmt
- Fehler im ersten Rendering
- dunkler Fleck am Ostrand, nach einer Nachfrage behoben (457 → 3 fast schwarze Bildpunkte)
Häufige Fragen
Wo kann ich ein 3D-Umgebungsmodell der Schweiz herunterladen?
Die Grundlagen gibt swisstopo kostenlos ab: swissBUILDINGS3D 3.0 mit Gebäuden und Dachformen, derzeit als Beta-Fassung, und swissALTI3D mit dem Gelände im 0,5-m-Raster, beide in Kacheln über data.geo.admin.ch. Nutzung, Bearbeitung und Weitergabe sind auch kommerziell erlaubt, eine Quellenangabe wie «© swisstopo» ist Pflicht. Das Modell vom Bahnhofplatz Luzern laden Sie auf dieser Seite als glb-Datei herunter.
Ersetzt das Umgebungsmodell eine Vermessung?
Nein. Es ist ein Umgebungsmodell für die Machbarkeitsstudie, kein vermessenes Modell und kein BIM-Modell. Es zeigt die Baukörper mit Dachformen, so wie swisstopo sie erfasst hat. Der Situationsplan ist kein amtlicher Katasterplan und zeigt keine Parzellengrenzen.
Kann ich das Modell in meinem CAD-Programm weiterverwenden?
Die glb-Datei ist zum Weitergeben an andere Programme gemacht: in Metern, ohne Überhöhung, mit lokalem Nullpunkt und festgehaltener Rückrechnung auf LV95 und Meereshöhe. Die Datei auf dieser Seite ist für schnelles Laden mit Draco komprimiert, einer Erweiterung des glTF-Formats; Ihr Programm muss sie lesen können. ArchX lieferte die Datei mit 31,5 MB; für die Website haben wir sie auf 1,5 MB verkleinert, mit höchstens 4,2 mm Abweichung.
